7.0 'Doako Ikusteko Angelu Kolore TFT LCD Pantaila Modulua

Tianfu-rekin, bizi ezazu Txinako LCD fabrikazioaren onena: kalitate handikoa, merkea, pertsonalizatua. 7,0'ko Doako Ikuspen-angelua Koloretako TFT LCD pantaila-modulua: 1024 × 600 bereizmena, 450 cd/m²-ko distira eta 800:1 kontrastea argitasun bizia lortzeko. Distiraren aurkako estaldura malkartsua (2H/3H), -20°C eta +70°C arteko funtzionamendua eta 80°-ko bista-angeluak. 25 ms-ko erantzuna, 24 biteko kolorea, TTL RGB interfazea. RoHS ziurtagiria industria iraunkortasunerako.

Bidali kontsulta

Produktuaren Deskribapena

Aplikazioa:

1.Industrial Automatizazio Kontroleko Interfazeak: Fabrikako makineria, PLC kontrol paneletarako eta HMI (Giza-Makina Interfazea) sistemetarako egokiak.

2.Kanpoko gailu eramangarriak: hala nola, eskuko terminalak, topaketa tresnak eta kanpoko probak egiteko ekipoak.

3.Medical Gailu pantailak: fidagarritasun-eskakizun zorrotzak betetzen ditu.

4.Garraio-sistemak: ibilgailu barruko pantailak, nabigazio-sistemak eta logistika-terminalak.

5.Smart Home Kontrol-panelak: Kontrol-sistema zentralak eta segurtasun-monitorizazio pantailak.

6.Txizkako txikizkako eta Elikagaien Zerbitzuko Terminalak: TPV sistemak, norberak eskatzeko kioskoak eta informazioa kontsultatzeko makinak.

Elementuaren Ezaugarriak:

7.0 'Doako Ikusteko Angelu Kolore TFT LCD Pantaila Modulua ez da kontsumo-mailako panel arrunta, etengabeko funtzionamendua, ingurune aldakorrak eta fidagarritasun handia eskatzen duten industria-aplikazioetarako optimizatua baizik. Distiraren aurkako tratamenduak, funtzionamendu-tenperatura-barruti zabalak eta diseinu malkartsuak pantailaren errendimendu egonkorra eta fidagarria bermatzen dute, nahiz eta argi indartsu, muturreko tenperatura edo bibrazio baldintzetan.

Tianfu 7.0 'Doako Ikusteko Angelu Kolore TFT LCD Pantaila Moduluaren Zehaztapena

Oinarrizko zehaztapenak
Bistaratzeko tamaina	7,0 hazbeteko IPS TFT-LCD
Ebazpena	1024×RGB×600 (WVGA)
Pixel Pitch	0,1506 (H) × 0,1432 (V) mm
Eremu Aktiboa	154,21 (H) × 85,92 (V) mm
Eskema-neurriak	165(W) × 100(H) × 3,5(D) mm
Bistaratzeko modua	Normalean beltza (IPS Teknologia)
Interfazea	TTL RGB paraleloa (50 pin FPC)
Gainazalaren tratamendua	Distiraren aurkakoa (2H/3H estaldura gogorra)

Ezaugarri elektrikoak
Hornidura Digitaleko Tentsioa (VDD)	3,3 V (3,0-3,6 V)
Hornidura-tentsio analogikoa (AVDD)	9,6 V (9,4-9,8 V)
TFT atearen tentsioa (VGH/VGL)	18V (17–19V) / -6V (-7–-5V)
Egungo kontsumoa (tip.)	VDD: 30 mA, AVDD: 35 mA, VGH: 0,5 mA, VGL: 1 mA
Atzeko argiaren tentsioa/korrontea	9,6 V (8,4–10,6 V) / 180 mA (27 LED)
Funtzionamendu-tenperatura	-20°C eta +70°C artean
Biltegiratze Tenperatura	-30°C eta +80°C artean

Ezaugarri Optikoak
Luminantza (tipoa)	450 cd/m² (Center Point)
Kontraste-erlazioa (tipoa)	800:1 (0°ko ikuspegi angelua)
Erantzun-denbora (tip.)	25 ms (igoera + jaitsiera)
Ikuspegi angelua (H/V)	80°/80° (CR > 10)
Kolore gama (NTSC)	%50
Kromatismoa (zuria)	x: 0,230–0,330, y: 0,260–0,360

Interfazea eta Kontrola
Konektore mota	Hirose FH12A-50S-0.55H (50 pin FPC)
Datuen Sarrera	8 biteko RGB (24 biteko kolore-sakonera)
Sinkronizazio moduak	DE modua (lehenetsia) / HS/VS modua
Eskaneatzeko norabidearen kontrola	L/R (Ezkerrera/Eskuineko Maiusk) / UPDN (Gorantz/Behera Eskaneatzea)
Dithering euskarria	8 biteko (H) edo 6 biteko (L) bereizmena

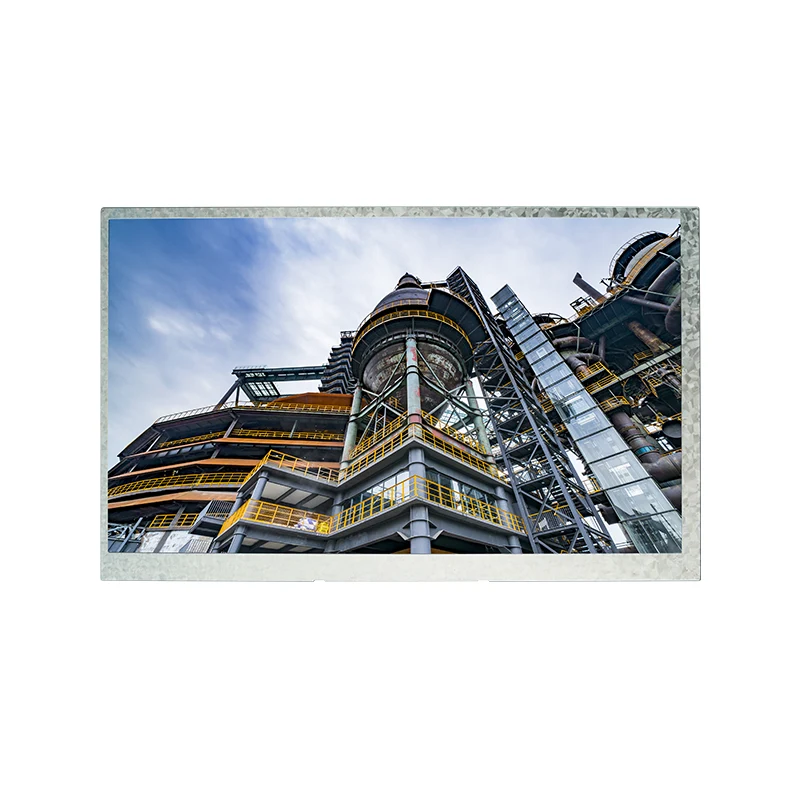

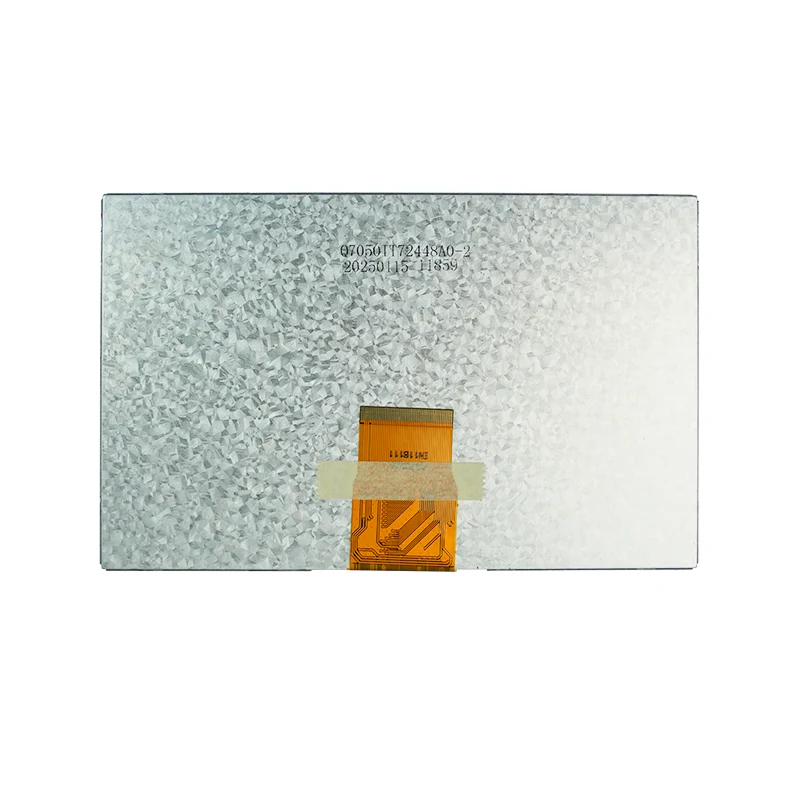

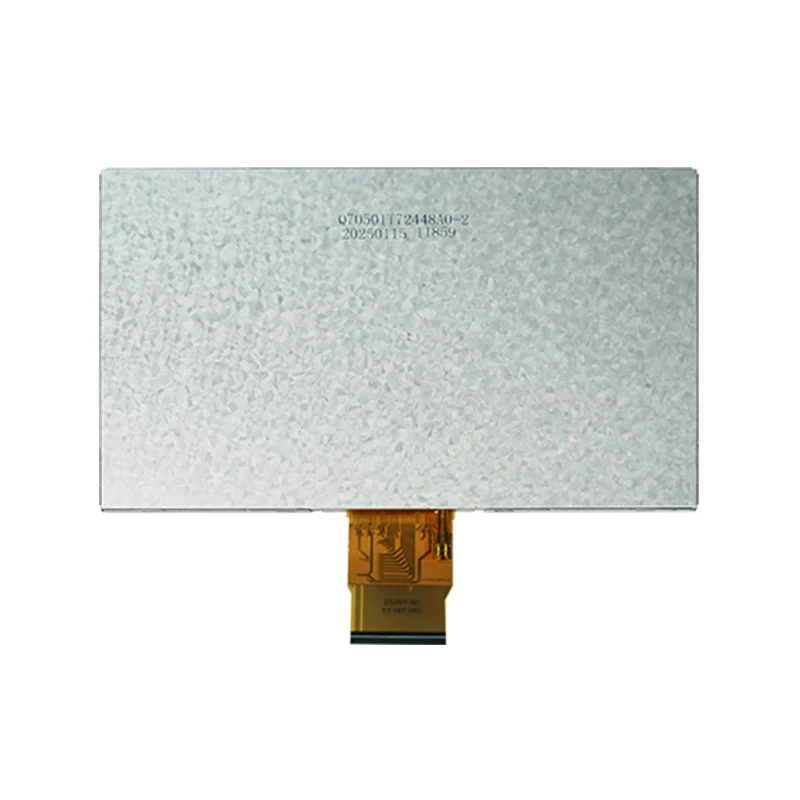

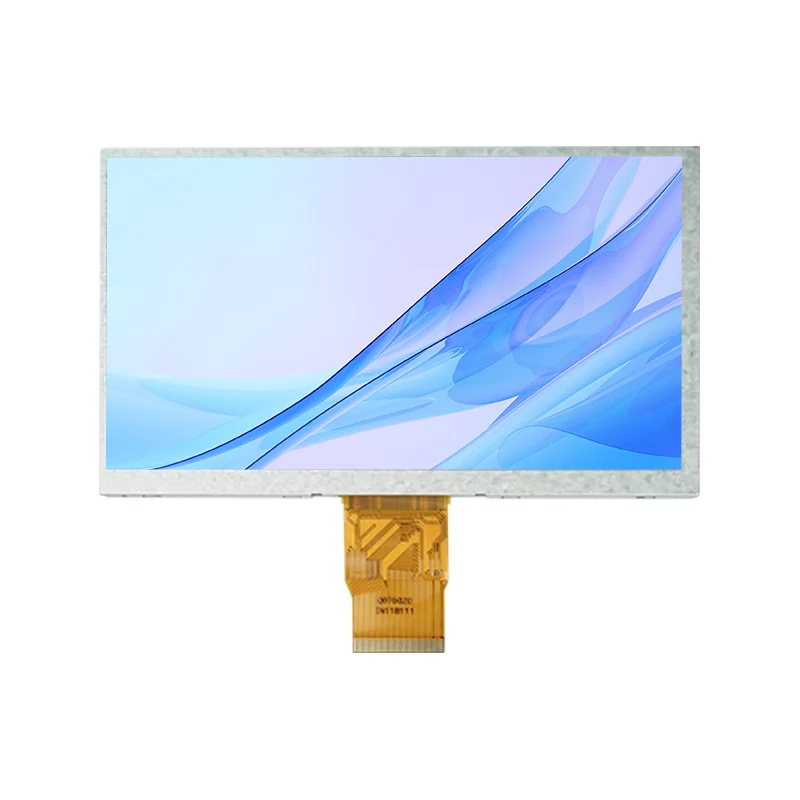

Tianfu 7.0 'Doako Ikusteko Angelu Kolore TFT LCD Pantaila Moduluaren xehetasunak

Abantaila lehiakorrak: zergatik aukeratu gure industria-pantailak?

Ezaugarriak	Gure elementua	Pantaila industrial estandarra	Kontsumitzaileen kalitateko pantaila
Distira	450 cd/m²	250-350 cd/m²	200-300 cd/m²
Funtzionamendu-tenperatura	-20°C~~ +70°C	0°C ~~ +50°C	0°C~~ +40°C
Ikusteko Angelu Teknologia	IPS	Normalean TN edo VA panelak	Asko, baina gutxi dira industria mailakoak.
Gainazalaren tratamendua	Distiraren aurkako estaldura gogorra profesionala	Estaldura estandarra edo estali gabea	Tratamendu distiratsua edo estandarra
Koloreen koherentzia	Puntu Zuriaren Kolore Koordenatuen Kontrol zorrotza	Normalean tolerantzia handiekin	Ez du koherentzia industrialean zentratzen
Konexioaren fidagarritasuna	Hirose Konektore Profesionalak	Konektore arruntak	Kontsumo-mailako konektoreak
Laguntza Teknikoa	Industri Aplikazio Profesionalen Laguntza	Laguntza Tekniko mugatua	Ez dago laguntza tekniko industrialik

Bost oinarrizko abantailak

1.Irakurgarritasun handia

● 450 nits-eko distira handia, kanpoko eta giro-argi handiko inguruneetarako aproposa

● Distiraren aurkako estaldura gogorra giroko argiaren interferentziak murrizteko

● 800:1 kontraste-erlazio handia testu eta grafiko zorrotz eta argietarako

2.Industrial mailako fidagarritasuna

● Funtzionamendu-tenperatura-tarte zabala (-20°C eta +70°C) ingurune gogorretan

● Potentzia baxuko diseinua karga termikoa murrizteko eta bizitza luzatzeko

● Industria mailako osagaiak eta konektoreak epe luzerako funtzionamendu egonkorra izateko

3.Ikusteko errendimendu koherentea

● IPS teknologiak 80°/80°-ko ikuspegi angelu zabalak eskaintzen ditu

● Kolore eta distira minimoak aldatzen dira edozein angelutatik

● Angelu anitzeko ikuspegia behar duten instalazioetarako egokia

4.Integrazio Erraza

● TTL RGB interfaze estandarra, prozesadore nagusiekin bateragarria

● DE modua eta HS/VS sinkronizazio moduak onartzen ditu

● Eskaneatzeko norabidearen kontrola malgua

● Dimentsio fisiko trinkoak instalazioko lekua aurrezteko

5.Kostu-eraginkortasuna

● Industria-mailako errendimendua arrazoizko prezioan

● Bizitza luzeko diseinuak jabetza kostu osoa murrizten du

● Pantailaren hutsegiteek eragindako geldialdi-galerak murrizten ditu

Gure Konpromisoa

Bistaratzeko soluzio industrialen 16 urteko esperientziarekin, mundu osoko 120 ekipamendu industriali baino gehiagori bistaratzeko moduluak eskaintzen dizkiegu. Gure produktuek kalitate kontrol zorrotza eta fidagarritasuna probak egiten dituzte panel bakoitzak industria-aplikazioen eskakizunak betetzen dituela ziurtatzeko.

1.Kalitate Kontrol Sistema

● Prozesu osoko probak: 37 kalitate egiaztapen lehengaietatik hasi eta amaitutako produktuetaraino

● Probetan erretzea: lote bakoitzeko ausazko laginek 72 orduko tenperatura eta hezetasun handiko erredura jasaten dituzte probetan.

● Tenperaturaren zikloaren proba: tenperaturaren errendimendu zabala balioztatzen du

● Bibrazio-probak: fidagarritasuna simulatzen du garraioan eta funtzionamenduan

2.Bezeroen testigantzak

"3 urtez erabili dugu 7.0'ko Doako Ikusmen-angelua Kolore TFT LCD pantaila modulu hau gure makinetan 3 urtez, 5.000 unitate baino gehiagotan instalatuz, % 0,1etik beherako hutsegite-tasa batekin. Kanpoko eguzki-argia zuzenean egonda ere, edukia argi eta garbi ikusten da. - Txikizkako ekipoen fabrikatzaile adimenduna.

3.Industria Ziurtagiriak eta betetzea

● RoHS ingurumen-arauak betetzea

● ISO 9001 kalitatea kudeatzeko sistema ziurtatua

● Estatikoen aurkako diseinua (ESD babesa)

● Bezeroek eskatuta eskuragarri dauden betetze-dokumentu garrantzitsuak

Gure Zerbitzua:

Proiektuaren garapen fasean laginak probatzearen garrantzia ulertzen dugu:

1. Sample aplikazioa:

● Erregistratutako negozio-erabiltzaileek 1-2 lagin eska ditzakete

● Laginaren prezioa: eskaera ofizialaren prezioaren % 70

● Laginaren bidalketa: berrespenaren ondorengo 24 orduko epean bidaltzen da

2.Laginaren laguntza teknikoa:

● Doako interfazearen zehaztapenak eta gidari gidak

● Oinarrizko arazketa euskarria

● Gidari-plakak eta kableak bat datozen gomendatuak

3.Probak eta baliozkotze laguntza

● Doan: proba optikoen txostenak (distira, kromatikotasuna, uniformetasuna)

● Eskuragarri: Tenperatura-probaren datuak, fidagarritasun-proben txostenak

● Proba pertsonalizatuak: Proba espezializatuak bezeroen eskakizun zehatzen arabera egin daitezke

● Aplikazioen aholkularitza: gure ingeniariek integrazio-gomendioak eman ditzakete

4.Berme politika

● Berme estandarra: 12 hilabeteko bermea (jasotako datatik aurrera)

● Bermearen estaldura: akats materialak eta fabrikazio akatsak estaltzen ditu

● Bermearen erantzuna: erantzun kalitatezko iritzia jaso eta 24 orduko epean

● Konponketa edo ordezkapena: kalitate-arazoak dituztela baieztatu duten produktuetarako, joan-etorriko bidalketa-gastuak estaltzen ditugu

5.Itzuli eta Truke Arauak

● Ikuskapen epea: Itxura eta kalitatezko eragozpenak salgaiak jaso eta 7 eguneko epean aurkeztu daitezke.

● Kalitate-arazoak: produktuen kalitate-arazoak direla baieztatzen bada, itzultzeko eta trukatzeko kostu guztiak estaltzen ditugu

● Okerrak edo falta diren elementuak: akatsa zuzentzeko kostu guztiak estaltzen ditugu

● Kalitaterik gabeko itzulketak: erabili gabeko produktuak jaso eta 30 eguneko epean itzul daitezke; bezeroak joan-etorriko bidalketaren eta % 10eko birpaketatzearen ardura du

6.Mailakako eskaeraren laguntza

● Gutxieneko eskaera-kopurua (MOQ): 100 pieza (beste eredu batzuekin nahas daitezke)

● Epea: 7-10 lanegunetan produktu estandarrentzat; 3-4 aste ontziratu gabeko eskaerak egiteko

● Pertsonalizazio Zerbitzuak: Beira pertsonalizatzea, FPC pertsonalizazioa, atzeko argiaren doikuntza, etab.

● Epe luzerako hornikuntza-konpromisoa: produktu industrialen epe luzerako hornidura bermatua, gutxienez 5 urteko erabilgarritasun-epearekin.
