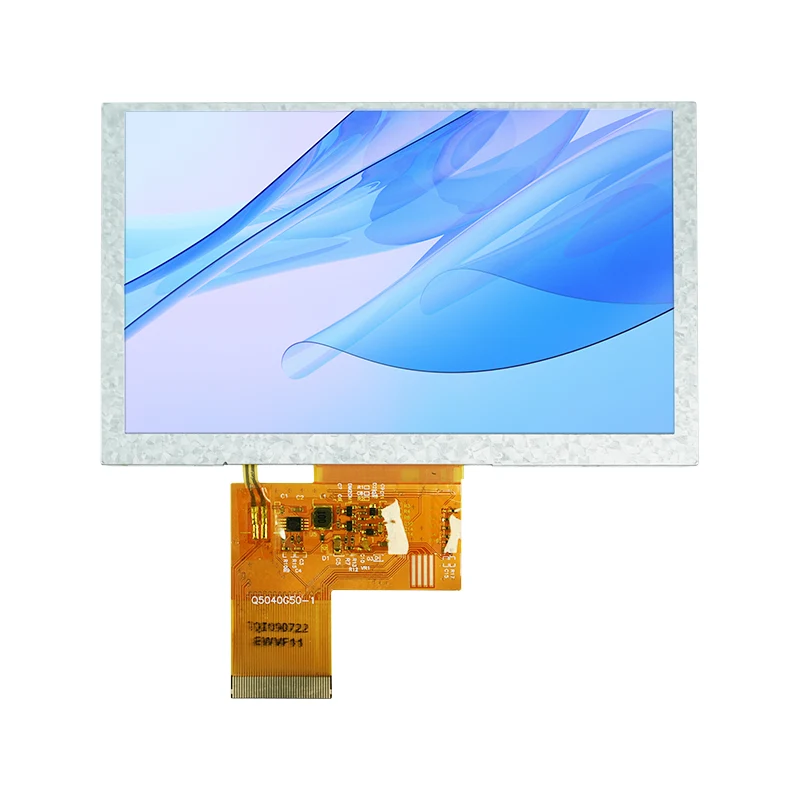

TFT LCD pantaila adimenduna: gida praktikoa hautatzetik garapena hedatzera

Sistema txertatuetan eta giza-makina elkarrekintza diseinuan,TFT LCD pantaila adimendunaJada ez da "pantaila-osagai" hutsa; erabiltzailearen esperientzia eta produktuaren arrakasta zehazten duen faktore kritikoa da. HMI industrial bat, etxeko kontrol-panel adimendun bat edo eskuko gailu mediko bat garatzen ari zaren ala ez, merkatuan dauden TFT LCD adimendunen sorta zabalean nabigatzea eta aukera egokia egitea, hedapen azkarra bermatuz, askotan dirudiena baino konplexuagoa da.

1. Hautaketa: Ez begiratu bakarrik tamaina eta bereizmena

Hautaketa fasean akats ohikoena pantaila batean finkatzea da "zuzena dirudi" pentsamenduarekin. Egia esan, TFT LCD adimendunen arteko desberdintasun nagusiak sarritan zehaztapen-orritik kanpo daude.

1.1 Interfaze mota: Lehen zatiketa kritikoa

Interfaze motak zuzenean zehazten du zure kontrolagailu nagusiak pantaila gidatu dezakeen ala ez eta garapen-prozesua zein konplexua izango den. Interfaze mota arruntek bakoitzak bere aplikazio egokiak ditu:

Ohar berezi bat: zure kontrolagailu nagusia RGB kontrolagailu integratua ez duen STM32F103 bezalako MCU bat bada, RGB interfazearen pantaila zuzenean hautatzea oso zaila izango da. Zubi-txip gehigarri bat beharko duzu (adibidez, SSD1963), edo bestela, SPI edo interfaze paraleloko pantaila batera aldatu.

1.2 Ebazpena eta tamaina parekatzea

Bereizmen handiagoa ez da beti hobea. Sistema txertatuen espazio-murrizketan, bereizmen handiagoak framebuffer memoria-erabilera handiagoa, energia-kontsumo handiagoa eta kostu handiagoa dakar. Oinarrizko arau bat hau da:

Ikono edo testu sinpleak bistaratzeko (adibidez, etxetresna elektrikoen panelak): 240x240 edo 320x320 nahikoa da
Giza-makina interfaze estandaretarako (adibidez, eskuko terminaletarako): 480x480 edo 800x480
Diagrama edo irudi argiak behar dituzten aplikazioetarako: 720x720 edo gehiago

TFT karratuak gero eta ohikoagoak dira eramangarri adimendunetan eta tresna industrialetan. Ohiko zehaztapenak 1,3 hazbeteko (240x240), 3,4 hazbeteko (480x480) eta 4,0 hazbeteko (720x720).

1.3 Ingurugiro-egokitzapena: barruko, kanpoko edo muturreko baldintzak?

Proiektu askok ondo funtzionatzen dute pantaila estandarrekin prototipoaren fasean, baina arazoak aurkitzen dituzte eremuan zabaldutakoan. Hiru funtsezko parametrok arreta berezia merezi dute:

• Distira: 300-400 nits nahikoa da barrualdean erabiltzeko; erdi-kanpoko aplikazioek 500-800 nit behar dituzte; Eguzki-argi zuzenaren azpian kanpoko erabilera osoa 1000 nit edo gehiago eskatzen du irakurgarritasunerako

• Funtzionamendu-tenperatura: Kalifikazio komertziala: 0 °C eta 50 °C artean; industria-maila: -20 °C eta 70 °C artean; automozioko edo muturreko inguruneek -30 °C eta 85 °C edo handiagoa behar dute

• Ikuspegi angelua: hainbat pertsonek pantaila ikusten duten edo gailua angelu batean instalatuta dagoen agertokietarako, IPS ikusteko angelu osoko pantailak hobesten dira; TN pantailak merkeagoak dira, baina kolore-aldaketa nabarmena erakusten dute angelu zabaletan

1.4 Ukipen-panela eta gainazalaren tratamendua

Zure produktuak ukipen-funtzionalitatea behar badu, mota erresistente eta kapazitiboen artean aukeratzeaz haratago, erraz ahaztu daitezkeen hainbat xehetasun daude:

Laminazio-metodoa: lotura optikoak argitasun hobea eta isla murrizten ditu aire-hutsunearen ijezketarekin alderatuta, baina kostu handiagoa dakar.
Azaleko estaldura: distiraren aurkako (AG), islatzearen aurkako (AR) eta hatz-marken aurkako (AF) estaldurak - kanpoko edo distira handiko gailuetarako, AG+AR konbinazioa gomendatzen da.

Estalkiaren beira pertsonalizazioa: ertz biribilduak, serigrafia-logoak, zuloak edo bestelako aldaketa estetikoak behar diren ala ez.

2. Hardwarea eta kontrolatzailea: Pitfall Saihestea

Pantaila hautatutakoan, hardwarearen diseinuak eta gidarien garapenak beste hutsegite potentzial batzuk sartzen ditu.

2.1 FPC kablea eta konexioa

FPC kablea pantailaren akatsen %80aren kausa da. Desblokeatu beti konektorearen kisketa kablea sartu edo kendu aurretik; behartuta tiratuz gero, urrezko kontaktuak kalte ditzake. Inoiz ez konektatu edo deskonektatu FPC sistema piztuta dagoen bitartean, hondar-korronteak interfazea erre baitezake.

FPC pertsonalizatzean, arreta jarri:

Pin sekuentzia eta tentsio maila zure plaka nagusiarekin bateragarriak diren ala ez
Beste osagai batzuen inguruan tolestu, zabaldu edo bideratu behar den ala ez
FPC luzera itxitura mekanikoaren diseinuarekin bat datorren ala ez

2.2 Elikatze iturria eta atzeko argia

TFT-LCD-ek normalean tentsio-errail anitz behar dituzte: VDD (3.3V logika), VGH (alborapen positiboa), VGL (alborapen negatiboa) eta beste batzuk. Potentzia-hornidura anormala koloreen distortsioaren eta pantaila kentzearen arrazoi nagusia da. Diagnostiko-ikuspegi tipiko bat VCOM tentsioa datu-orriaren zehaztapenetatik aldentzen den egiaztatzea da (adibidez, 3,8 V gainditzeak sarritan keinu nabaria dakar).

Atzeko argia gidatzeko, korronte konstanteko irtenbide bat gomendatzen da PWM iluntzearekin. PWM maiztasuna 150Hz-tik behera jaisten bada, giza begiak keinua hauteman dezake; komeni da maiztasuna 200Hz-tik gora igotzea.

2.3 Driver IC eta Liburutegi Grafikoa

TFT kontrolatzaileen IC ohikoenak ILI9341, ST7789 eta ST7735 dira. Horien artean, ILI9341-k dokumentazio ugariena eta kontrolatzaileen inplementazio sinpleena eskaintzen ditu, 240x320 bereizmeneko aplikazioetarako egokia da.

Liburutegi grafikoetarako, LVGL eta TouchGFX dira txertatutako espazioko aukera nagusiak. LVGL kode irekikoa da eta hainbat plataforma onartzen ditu, eta TouchGFX STM32 mikrokontrolagailuetarako oso optimizatuta dago.

3. Aukera berezi bat: UART serieko pantaila adimendunak

Zure taldeak ez badu denbora handirik inbertitu nahi grafikoen kontrolatzaileen garapenean edo zure kontrolagailu nagusiak baliabide mugatuak baditu, UART serieko pantaila kontuan hartu beharreko aukera da.

Pantailek MCU integratua dute (adibidez, ATmega328PB) eta serieko atakatik komandoak bidaliz kontrola daitezke, TX eta RX pinak soilik okupatuz.

Merkatuan dauden UART pantailak, oro har, bi kategoriatan banatzen dira:

Lehenengoak garapen-eraginkortasun handia eskaintzen du; interfazea ordenagailu batean simula dezakezu pantailara keinu egin aurretik. Azken honek maila baxuko kontrol gaitasun gehiago eskaintzen ditu.

4. Matxura arrunten diagnostikoa erreferentzia azkarra

Azkenik, hona hemen maiztasun handiko eremuen arazoak konpontzeko erreferentzia azkarreko zerrenda bat; baliteke eguna salbatzea:

Sintoma	Lehentasunezko Ikerketa Zuzendaritza
Pantaila hutsa, pantailarik ez	Egiaztatu FPC kablea solte edo oxidatuta dagoen (kasuen % 80); egiaztatu bereizmen/freskatze tasaren ezarpenak
Koloreen distortsioa, marra bertikalak, jitter	Egiaztatu hornidura-tentsio anormalak (VGL/VGH/VCOM); egiaztatu PWM iluntzeko maiztasuna baxuegia den
Irudi lausoa edo atzeko argia ez da funtzionatzen	Egiaztatu atzeko argiaren LED zaharkituak; egiaztatu korronte-moldagailuaren benetako irteera-tentsioa
Pantailan puntu ilun/zuriak konpondu dira	Kalte fisikoa edo konpresioa atzeko aldean (itzulezina - ordeztu behar da)

TFT LCD hautaketa eta garapena, oinarrian, kostuaren, errendimenduaren, garapen-zikloaren eta fidagarritasunaren arteko truke-konpromisoa da. Ez dago pantaila "hobeena", soluzio "egokiena" baizik. Espero dut gida honek zure proiektuaren hasieran alferrikako desbideratzeak saihesten lagunduko dizula, produktuaren esperientzia benetan bereizia sortzeko ahalegin gehiago bideratzeko aukera emanez.
