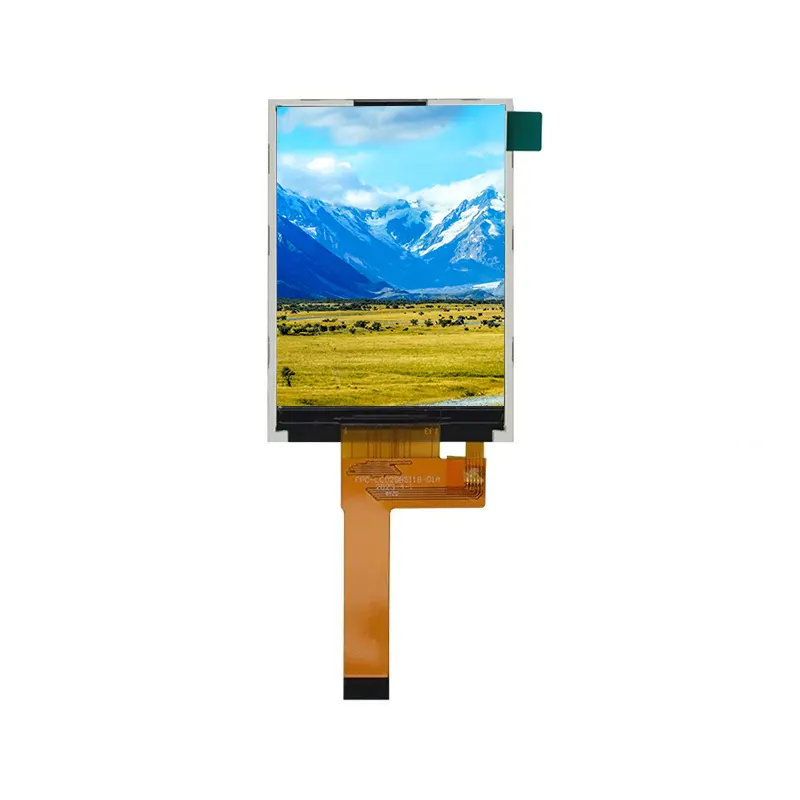

2.7' grafiko estandarra TN TFT LCD pantaila modulua

2.7' grafiko estandarra TN TFT LCD pantaila modulua etxeko LCD industrial eta adimendunetan erabiltzen da nagusiki. Hala nola:

1.Eskuko terminal industriala

Eskuko eskuko industrialak: PDA/barra-kode eskanerrentzako LCD pertsonalizatuak

LCD iraunkorrak | Ezin hobea detektagailu industrialetarako eta datu terminaletarako

Inbentario-eskaneretarako eta inprimagailu eramangarrietarako LCD aurreratuak

Kalitate handiko pantailak - Eskuko gailu industrialetarako eraikia

2.Etxe Adimenduna

Etxe Adimendunen Kontrol Panelak | LCD irtenbide aurreratuak pertsonalizatuak

LCD iraunkorrak kafe-makina, robot xurgagailu eta labeetarako

Etxe adimendunaren pantailak - Kalitate handiko eta doikuntza pertsonalizatua

Xehetasunak

Tianfu pertsonalizatutako 2.7' grafiko estandarra TN TFT LCD pantaila moduluaren zehaztapena

Tianfu-ren mundu errealeko aplikazio-esperientzia: datu mugikorren terminalen fabrikatzaile baten ikuspegia

"Belaunaldi berriko PDA industriala garatzean, TN TFT LCD Pantaila Modulu Estandar grafiko hau gure azken aukera bihurtu zen. Bere distira handiko atzeko argiak (500 cd/m²-ko bertsioa pertsonalizatu genuen) eta distiraren aurkako tratamenduak erabat konpondu zuten pantailaren edukia aitortzeko zailtasunak kanpoko argiaren azpian".

"960 × 240 pantaila zabaleko erlazioa oso bateragarria da datu-terminal mugikorren interakzio logikarekin: espazio horizontala nahikoa da barra-kodeak eta bide-faktura-zenbakiak guztiz bistaratzeko, eta diseinu bertikala ezin hobeto egokitzen da 'informazioa bistaratzeko eremua + beheko botoi finkoak'-ren UI diseinu klasikoarekin, espazio trinko batean funtzionamendu eraginkorra ahalbidetzen duena".

"SPI interfazearen kontsumo baxuko funtzioak terminaleko bateriaren iraupena zuzenean hobetzen du. Modulurako 8mA-ko energia-kontsumo logikoarekin, gure auto-garatutako atzeko argiaren kalifikazio-kontrol-estrategiarekin konbinatuta, gailuaren bateriaren iraupen orokorra % 18 handitu da gutxi gorabehera eskaneatze etengabeko eragiketa agertokietan ".

"Tenperatura zabaleko egonkortasunak (-20 °C eta +70 °C) eta moduluaren fidagarritasun mekanikoak gure proba zorrotzak gainditu dituzte, tenperatura altuko-beheko zikloak eta 1,2 metroko erorketa probak barne, ingurune industrialetako iraunkortasun-eskakizunak guztiz betez".

Optimizazioa eta laguntza zuzendua

Horrelako aplikazioetarako irtenbide hobetuak eskaintzen ditugu:

Ezaugarri esklusiboak: atzeko argiaren kontrolatzaile hobetua (PWM dimming/esnatze azkarra onartzen duena), eskularruen ukipena, interferentziaren aurkako diseinua eta energia aurrezteko moduko kit.

Industriaren pertsonalizazioa: logistika express, hotz-katearen biltegiratzea eta kanpoko ikuskapenak bezalako agertokietarako optimizatutako bertsio pertsonalizatuak daude eskuragarri.

Laguntza azkarra: Eman erreferentzia-diseinu bateragarriak eskaneatzeko motor nagusiekin, produkzio-lerroen proba-tresnekin eta epe luzerako hornidura-bermearekin.

Bezeroen iritzia

"Azken 18 hilabeteetan, modulu honen 35.000 unitate baino gehiago erabili ditugu gure terminaleko hiru produktutan. Gehien asetzen gaituena loteen koherentzia bikaina eta laguntza teknikoaren erantzun oso azkarra da, gure eskala handiko produkziorako eta salmenta osteko mantentze-lanetarako berme sendoa eskaintzen dutenak. Tianfu LCD fabrika fidagarria eta pertsonalizatua da, beti fidatzen gara ".

Tianfu 2.7 'TFT LCD pantaila moduluaren aplikazioa

Tianfu liderra denbora

Ohiko galderak

Q1: Nola aukeratu SPI eta RGB interfazeen artean?

A: Bi interfazeek aplikazioen eskakizun desberdinak betetzen dituzte:

SPI interfazeak pin kopuru txiki bat dauka (normalean 3-4 datu-lerro), aproposa MCU pin baliabideak mugatuak diren eta freskatze-abiadura eskakizunak baxuak diren agertokietarako, hala nola irudi estatikoak bistaratzeko edo datuak poliki-poliki eguneratzeko.

RGB interfazeak datuen transmisio paraleloa ahalbidetzen du freskatze tasa handiagoarekin, egokia eduki dinamikoa, bideoak edo azkar aldatzen diren grafikoak bistaratzeko, baina pin baliabide gehiago behar ditu.

2.G.: Zergatik behar du atzeko argiak 8,7-10,2V-ko tentsio altu samarra?

A: Modulu honek atzeko argiaren diseinua hartzen du paraleloan konektatuta dauden LED anitzekin. Tentsio handiko eskakizunak normalean atzeko argia seriean konektatutako hainbat LEDz osatuta dagoela esan nahi du, distira uniforme eta nahikoa eman dezaketenak. Benetako erabileran, atzeko argiaren gidari zirkuitu dedikatu bat behar da; ezin da zuzenean konektatu 3.3V-ko elikadura logiko batera.

3.G.: Moduluaren funtzionamendu-tenperatura-barrutiak aplikazio industrialaren eskakizunak betetzen al ditu?

A: Bai. -20 °C eta +70 °C arteko funtzionamendu-tenperatura tarteak industria-ingurune gehienen eskakizunak estaltzen ditu. Muturreko inguruneetarako (adibidez, kanpoko hotz handia edo tenperatura altuko tailerrak), tenperatura zabaleko bertsioa eskain dezakegu (pertsonalizazioa beharrezkoa da) -40 °C eta +85 °C arteko baldintza bereziak betetzen dituena.

4.G.: Moduluaren funtzionamendu-tenperatura-barrutiak aplikazio industrialaren eskakizunak betetzen al ditu?

A: Bai. -20 °C eta +70 °C arteko funtzionamendu-tenperatura tarteak industria-ingurune gehienen eskakizunak estaltzen ditu. Muturreko inguruneetarako (adibidez, kanpoko hotz handia edo tenperatura altuko tailerrak), tenperatura zabaleko bertsioa eskain dezakegu (pertsonalizazioa beharrezkoa da) -40 °C eta +85 °C arteko baldintza bereziak betetzen dituena.

Q5: Nola gidatu pantaila hau? Zein zirkuitu periferiko behar dira?

A: Oinarrizko sistema batek behar du:

3,3 V-ko elikadura logikoa (zehaztasuna ±% 5)

8-10V atzeko argiaren kontrolatzailearen zirkuitua (korronte konstantea 15-25mA)

MCU edo pantaila kontrolatzailea (SPI edo RGB interfazea onartzen duena)

Aukerakoa: ukipen-pantaila kontrolatzailea (ukitzeko gaitutako bertsioetarako)

Erreferentzia-diseinuko zirkuitu-diagrama osoak eta kontrolatzaileen lagin-kodeak (STM32, ESP32 eta Arduino bezalako plataformak onartzen ditu).

6.G.: Zer pertsonalizazioaren alderdi onartzen dira pantaila honetan?

A: Sektoreko pertsonalizazio modular zerbitzuak eskaintzen ditugu, pertsonalizazio aukera nagusiekin:

Interfazea eta pin pertsonalizazioa

Doitu FPC konektorearen posizioa eta pin ordena zure PCB diseinura egokitzeko

Pertsonalizatu SPI interfazearen komando multzoak zure kontrol txip nagusiarekin bat etor daitezen

Gehitu I2C interfazea ukipen-pantailetarako edo inguruneko argi-sentsoreetarako

Errendimendu Optikoaren Doikuntza

Ordeztu kristal likidoko materialak ikusteko angelu ezberdinekin (IPS/FFS/TN)

Doitu atzeko argiaren distira (aukerako tartea: 150–800 cd/m²)

Aldatu polarizazio-angelua (0°/90°/180°/270°)

Gehitu gainazaleko tratamenduak, hala nola distira eta hatz-marken aurkakoak

Egitura Mekanikoaren Egokitzapena

Doitu moduluaren lodiera orokorra (gutxieneko lodiera 1,8 mm arte)

Aldatu FPC luzera eta kablearen irteeraren norabidea

Gehitu edo murriztu muntatzeko zuloen posizioak

Egokitu markoaren diseinua zigilatzeko eskakizun zehatzetarako

Ingurumen Egokigarritasun Berezia

Tenperatura zabaleko bertsioa (-40 °C eta +85 °C)

Distira handiko bertsioa kanpoan ikusteko

Bibrazioen aurkako diseinu sendotua
