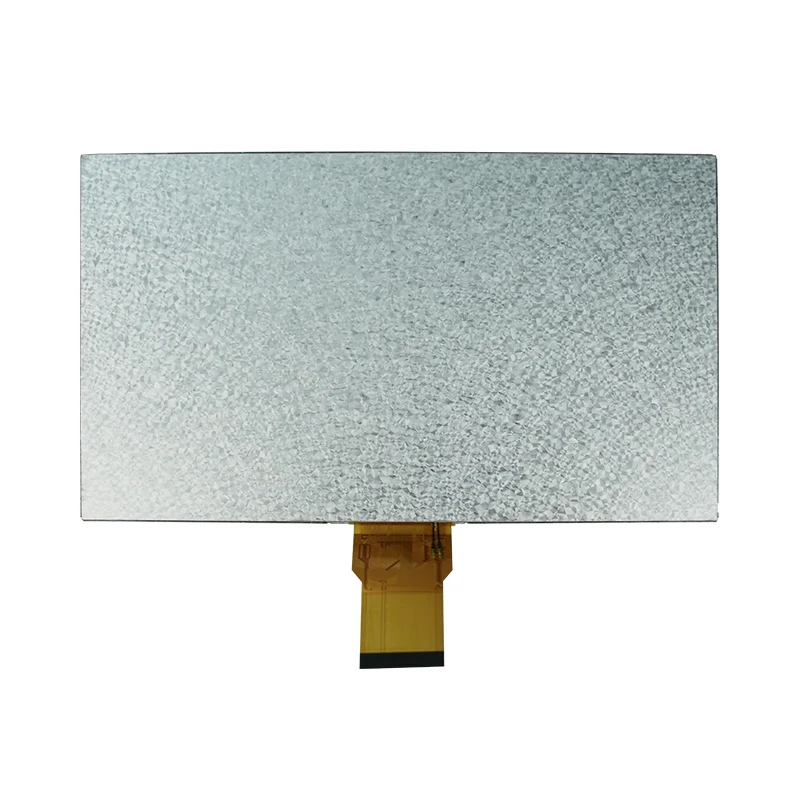

9.0 'kolore transmisiboa TFT LCD pantaila modulua

Abantail nagusiak - Zergatik egokitzen den modulu hau zure aplikaziora

📐Bereizmen handiko argitasuna:800 × 480 RGB marra pixelek testu eta grafiko zorrotzak eskaintzen dituzte HMI interfaze profesionaletarako.

🌡️Muturreko tenperatura-tartea:-20 ℃ eta 70 ℃ bitartean funtzionatzen du - fidagarria berotu gabeko fabriketan, kanpoko kioskoetan eta hotzetan biltegiratzeko inguruneetan.

🔌Integraziorik gabekoa:24 biteko RGB interfaze paraleloa eta COG (Chip-on-Glass) diseinuak hardwarearen diseinua errazten dute eta sistemaren tamaina murrizten dute.

💡Bizitza luzeko atzeko argia:20.000 orduko LED-ek mantentze-lanak minimizatzen ditu. 120 cd/m²-ko luminantziak irakurgarritasun bikaina bermatzen du.

⚡ Potentzia-diseinu egonkorra:Tentsio-tolerantzia zabalak (DVDD 2,8–3,6 V, AVDD 9,4–9,8 V) hainbat energia-sistemarekin bateragarritasuna bermatzen du.

🛠️Pertsonalizatzeko prest:Lote txikiko proba-aginduak onartu dira. FPC, atzeko argia, ukipen-panela eta firmware pertsonalizagarriak zure beharretara egokitzeko.

Zehaztapen Teknikoak

Xehetasunak

Aplikazioak eta arrakasta-istorioak

9.0" HMI karratu TFT LCD modulu hau arrakastaz zabaldu da fidagarritasuna eta argitasuna funtsezkoak diren industrietan. Jarraian, ohiko erabilera kasuak eta mundu errealeko adibideak daude.

🏭Automatizazio Industriala - CNC Makinen Kontrol Panela

Europako makineria fabrikatzaile batek modulu hau bere CNC operadoreen panelean integratu zuen. -20 ℃ eta 70 ℃ arteko funtzionamendu-barrutiak errendimendu fidagarria bermatzen zuen berotu gabeko fabrika-inguruneetan, eta 24 biteko RGB interfazeak lehendik zegoen kontroladorearekin konexioa erraztu zuen bitartean.

🏥Ekipamendu medikoa - Gaixoaren monitore eramangarria

Gailu medikoen abiarazte batek COG diseinu trinkoagatik eta 120 cd/m²-ko luminantzia egonkorragatik erabili zuen modulu hau, ospitaleko ezarpen distiratsuetan uhin forma argia ahalbidetuz. FPC pertsonalizatutako egokitzapenak beren itxitura argala egokitzen lagundu zuen.

🏠 Smart Home - Kontrol Zentrala Zentroa

Etxeko integratzaile adimendun batek tenperatura-tarte zabalagatik eta atzeko argiaren iraupen luzeagatik aukeratu zuen modulu hau, barruko horma-paneletarako zein kanpoko ate-interfonoetarako egokia da. 20.000 orduko LED bizitzak epe luzerako mantentze-lanak murriztu zituen.

📊Kanpoko Kioskoa – Txartelak hartzeko terminala

Biltegiratze-tenperatura -30 ℃-ra jaitsita eta -20 ℃-raino funtzionatzen zuenez, modulu honek neguko baldintzekin bizirik iraun zuen kanpoko txarteldegietako kioskoetan. 800 × 480 bereizmenak QR kodeak eta transakzioen informazioa bistaratzen zituen.

G: Zein fabrikazio-ziurtagiri ditu Tianfu Display-ek?

A:Tianfu Display-ek ISO 9001: 2015 ziurtagiridun instalazioak funtzionatzen ditu, diseinuan, loturan eta entregan kalitatearen kudeaketa estandarizatua bermatuz. Modulu guztiek RoHS eta REACH betetzen dituzten lehengaiak erabiltzen dituzte, eko-erregulazio globalarekin bat eginez.

G: Zein kalitate-proba zehatz egiten dira ekoizpen-lote bakoitzean?

A:Lote bakoitzak ikuskapen lan-fluxu zorrotzak jasaten ditu, besteak beste, Sarrerako Kalitate Kontrola (IQC) beira/ICs, Prozesuaren barneko Kalitate Kontrola (IPQC) COG/FOG lotura-lerro automatikorako lerrokadurarako eta %100eko Irteerako Kalitate Kontrola (OQC). Fidagarritasun-probak tenperaturaren zikloa, hezetasunaren erresistentzia, bibrazioak eta atzeko argiaren zahartzea lantzen dituzte.

G: Pantailen fabrikazio loteen trazabilitatea eskaintzen al duzu?

A:Bai. Modulu bakoitza bere muntaketa-data zehatzarekin, lote kimikoarekin eta laborategiko proben erregistroarekin serializatuta dago. Honek 8D-ko arrazoien azterketa azkarra ahalbidetzen du, ezinbestekoa bizitza-ziklo luzeko industria-aplikazioetarako.

G: Zein da zure berme estandarra eta hardwarea ordezkatzeko politika?

A:Akatsak estaltzen dituen fabrikatzailearen 12 hilabeteko berme estandarra eskaintzen dugu. Berretsitako kalitate-arazoetarako, ordezko unitateak azkar prozesatzen dira 5-7 laneguneko epean, bezeroen proiektuaren geldialdia minimizatzeko.

G: Integraziorako firmwarea eta hasierako kode teknikoa ematen al duzu?

A:Erabat. Hardware-softwarearen dokumentazio pakete osoak eskaintzen ditugu, datu-orri osoko zehaztapenak, hasierako kodeen gidoiak, erlojuaren denbora-diagramak, marrazki mekanikoak eta interfazearen erregistro-oharrak barne.

G: Lote txikiko lagin bat lor al dezaket ekoizpen masiboko konpromisoak baino lehen?

A:Bai, 1etik 30era bitarteko ingeniaritza proba-aginduak ongi etorriak dira kontzeptu-frogak egiteko. Lagin estandarrak astebeteko epean bidaltzen dira, eta FPC bideratze pertsonalizatuak, atzeko argiaren aldaketak edo ukipen-paneleko gainjartzeek 2-3 aste behar dituzte prototipoak egiteko.
