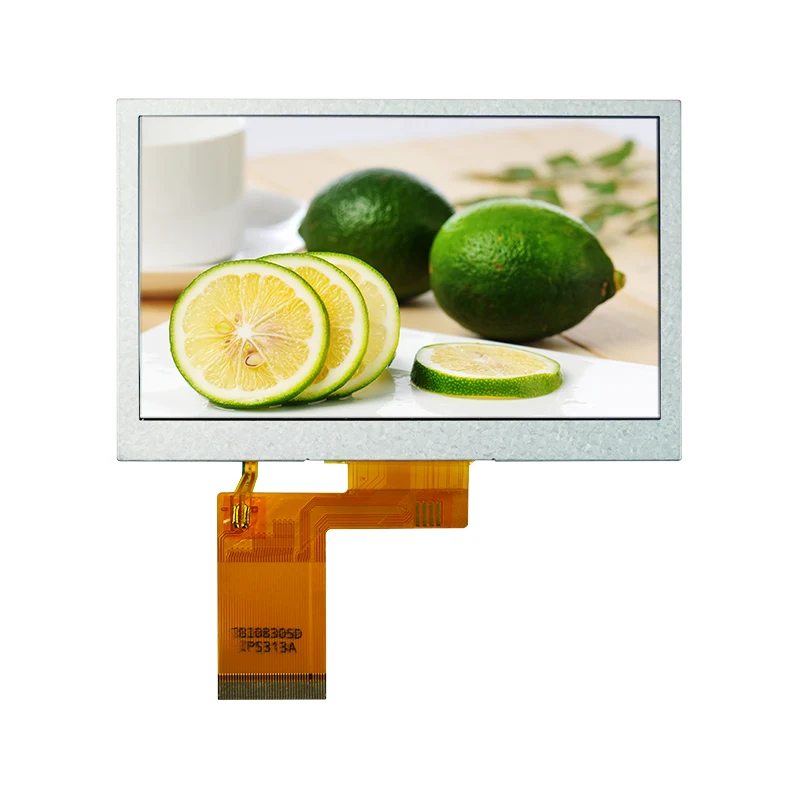

4,3'ko IPS Koloretako TFT LCD Pantaila Modulua Transmisiboa

Oinarrizko Ezaugarriak

• Distira handiko pantaila: 500 cd/m²-ko distira tipikoa (gutxienez 450 cd/m²), ikusgarritasun argia bermatuz giro-argi bizian ere.

• Tenperaturaren funtzionamendu zabala: -20 °C eta 60 °C arteko funtzionamendu tenperatura-tartea onartzen du, ingurune industrialetarako egokia.

• Ikuspegi angelu zabalak: 70°-ko ikusmen-angelu horizontal tipikoa eta 45°–60°-ko angelu bertikala, hainbat angelutatik eroso ikusteko aukera emanez.

• Erantzun azkarra: 20 ms-ko erantzun-denbora tipikoa, irudi dinamikoak bistaratzeko aproposa.

• Energia aurrezteko diseinua: 3,2 V-ko tentsio baxuan funtzionatzen du LED zuriaren atzeko argiaren eraginkortasun optimizatuarekin.

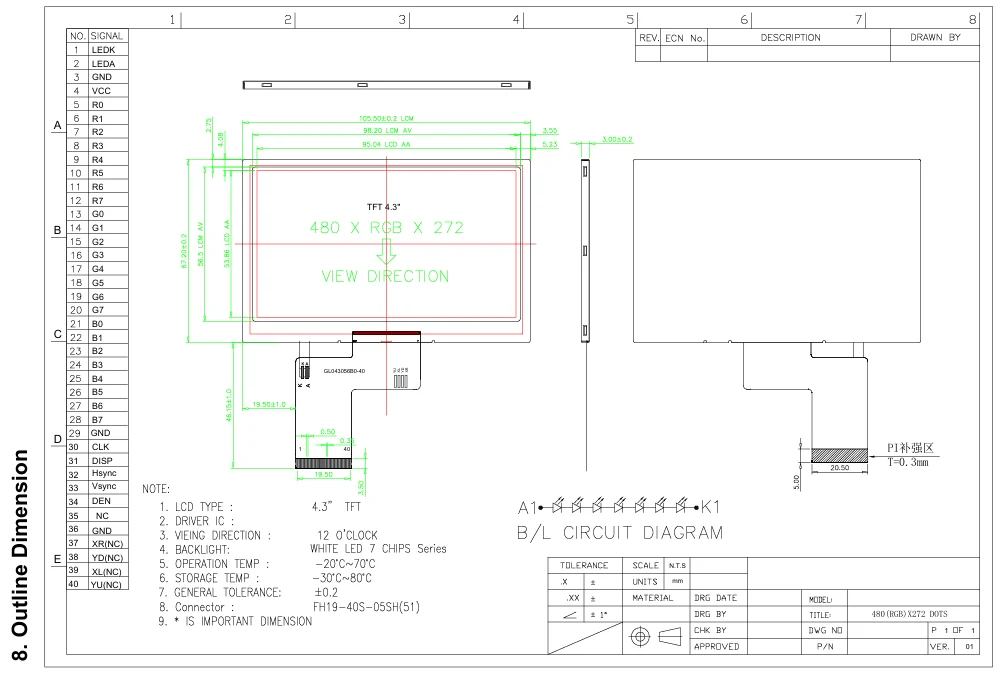

Tianfu pertsonalizatutako 4.3 'transmisiboa IPS Kolore TFT LCD pantaila moduluaren zehaztapena

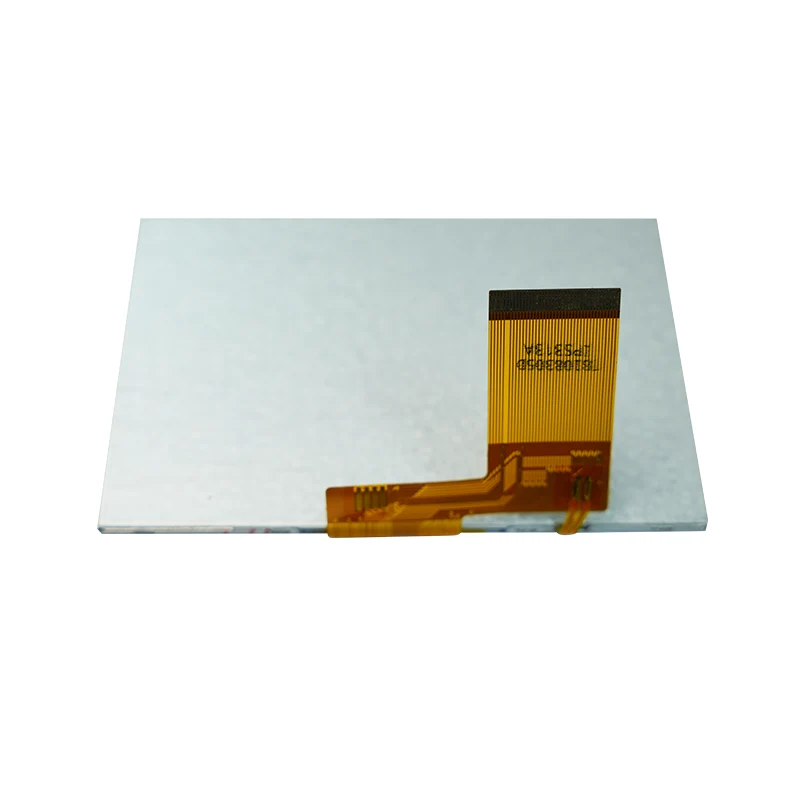

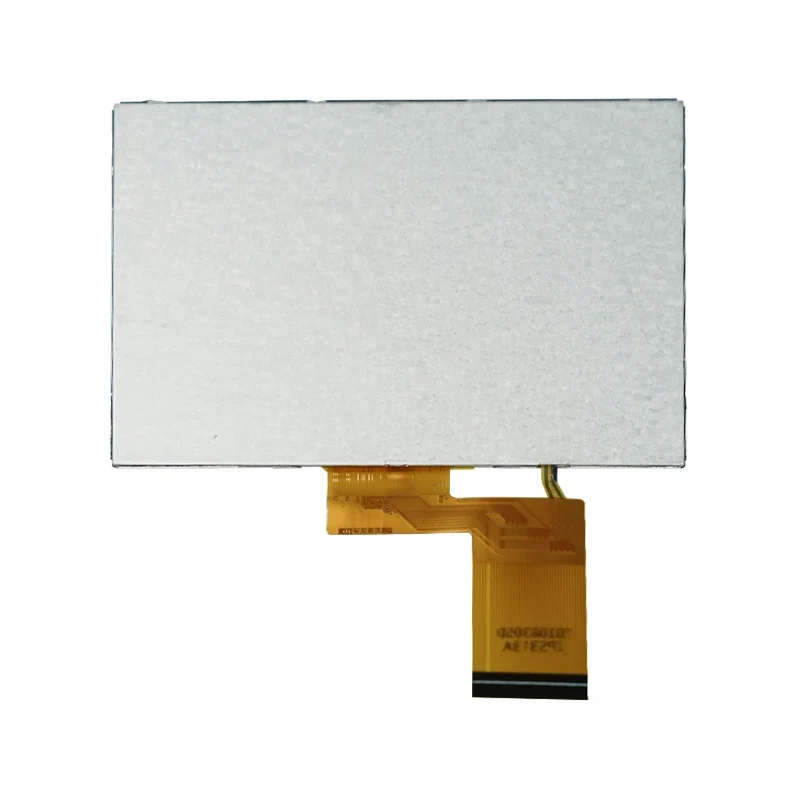

Tianfu 4.3 'transmisiboa IPS Kolore TFT LCD pantaila moduluaren xehetasunak

4.3' Transmisiboa IPS Kolore TFT LCD Pantaila Modulua hainbat esparrutan erabiltzen da, honela:

Automatizazio eta Kontrol Industriala

• Industrial HMI Panelak: Produkzio-lerroen jarraipena, ekipoen egoeraren bistaratzea

• Proba eta Neurketa Tresnak: Osziloskopioa, espektro-analizadorearen bistaratzeko interfazeak

• PLC Kontroleko Terminalak: fabrikako automatizazio sistemetarako giza-makina interfazeak

Automobilgintza eta Garraio Sistemak

• Ibilgailu barruko nabigazio-pantailak: merkatuko osteko autoen nabigazio-pantailak

• Garraio publikoaren informazioa: Autobus geltokietara iristeko sistemak, txartelak hartzeko terminalak

• Eraikuntzako Makineriaren Tresnak: Hondeamakina, garabiaren operadore-panelak

Medikuntza eta Osasun Ekipamendua

• Gailu mediko eramangarriak: monitorea, diagnostiko ekipoen pantailak

• Osasuna Monitorizatzeko Terminalak: Komunitateko osasun-gailuen interfazeak

• Laborategiko tresnak: tresna analitikoen datuak bistaratzeko pantailak

Etxe adimenduna eta IoT

• Kontrol-panel adimendunak: etxeko kontrol zentral-sistemetarako ukipen-interfazeak

• Segurtasunaren Monitorizazio Pantailak: Interfono sistemaren pantailak eraikitzea

• Smart Appliance Interfaces: goi-mailako hozkailua, garbigailuaren kontrol panelak

Merkataritza eta txikizkako ekipamendua

• TPV Sistemak: txikizkako terminalen pantailak

• Publizitate-informazio-pantailak: eskala txikiko errotulazio digitalaren aplikazioak

Gure bezeroaren balorazioa: Termostato Industrialeko Panela

Ekipamendu industrialaren fabrikatzaile batek modulu hau bere tenperatura kontrolatzeko sistemaren pantaila interfaze gisa hartu zuen. 2 urte baino gehiagoz egonkor funtzionatu du hotzetako biltegiratze-ingurunean -10 °C-tan, distira degradatu gabe. Ikusteko angeluak angelu anitzeko monitorizaziorako baldintzak betetzen ditu.

1.G.: Zeintzuk dira 4,3 hazbeteko TFT modulu honen elikadura-horniduraren baldintzak?

A: Moduluak bi elikadura-iturri behar ditu: 1) 3.2V (ohikoa) atal logikorako; 2) 12-16V LED atzeko argirako, 14V-ko balio tipikoa. Atzeko argiaren korrontea 40 mA da gutxi gorabehera. Gomendatzen da DC-DC bihurgailu egonkor bat erabiltzea pantailaren errendimenduari eragiten dioten tentsio gorabeherak ekiditeko.

2.G.: Moduluak normal funtzionatu al dezake tenperatura baxuko inguruneetan?

E: Bai, modulu honek proba zorrotzak egin ditu eta normalean funtziona dezake -20 °C eta 60 °C arteko giro-tenperaturan. Tenperatura baxuko inguruneetan, hasierako abiarazte-denbora apur bat luzatu daiteke (1-2 segundo gutxi gorabehera), baina pantailaren errendimenduari ez zaio eragiten. Biltegiratzeko tenperatura-tartea -20 °C eta 70 °C artekoa da.

3.G.: Zeintzuk dira moduluaren ikuspegi angeluaren ezaugarriak? Zein instalazio-posizio dira egokiak?

A: Modulu honek 12:00etan ikusteko angeluaren diseinua hartzen du, 70°-ko ikuspegi horizontal tipikoarekin eta 45°-60°-ko ikuspegi bertikalarekin. Egokia da behatzailearen begien posizio mailan edo apur bat gainetik instalatzeko. Angelu anitzeko ikuspegia behar duten aplikazioetarako, instalazio-angelua doitzea edo beste ikus-angeluaren zehaztapenak dituen modelo bat hautatzea gomendatzen da.

4.G.: 20 ms-ko erantzun-denborak bideoak erreproduzitzea onartzen al du?

E: 20 ms-ko erantzun-denbora tipikoa (gehienez 30 ms) aplikazio-eszenatoki gehienak onartzen ditu, besteak beste, datuen eguneraketak, GUI aldatzea eta definizio estandarreko bideoen erreprodukzioa. Abiadura handiko mugimenduaren bideo edo jokoetarako aplikazioetarako, erantzun denbora laburragoa duen eredu dedikatu bat aukeratzea gomendatzen da.

5.G.: Nolakoa da moduluaren bizi-iraupena eta atzeko argiaren degradazioa?

A: Funtzionamendu-baldintzetan, modulua 30.000 ordu baino gehiagoko iraupena izateko diseinatuta dago. LED atzeko argiaren distira hondatzea normalean % 10 baino txikiagoa da 10.000 orduko epean. Gomendatzen da denbora luzez distira maximoan ez jardutea atzeko argiaren bizitza luzatzeko.

6.G.: Ukipen funtzionaltasuna onartzen al du?

E: Eredu hau pantailarako soilik den modulua da eta ez du ukipen funtzionaltasuna integratzen. Hala ere, ukipen-pantailaren osagai erresistenteak edo kapazitiboak bat datozenak eman ditzakegu eta laminazio-prozesuan lagundu. Ukipen-pantaila bereizita erosi eta integratu behar da.

Hornikuntza-politika laginak

Laginaren erabilgarritasuna: 1-10 piezako lote txikiko laginak eskuragarri daude bezeroak ebaluatzeko eta probatzeko.

Barneko dokumentazioa: lagin-pakete bakoitzak:

• Produktuen fitxa osoa

• Marrazki mekanikoak (CAD fitxategiak DXF/STEP formatuan)

• Pinen definizioak eta konexio elektrikoaren eskema

• Hasierako denbora eta erregistroaren konfigurazio kodea gomendatua

• Funtzionamendu segurua eta ESD babesteko jarraibideak

Ebaluazio-Gomendio Laginak

Laginak eskatu aurretik, ziurtatu zure talde teknikoak gaitasun hauek dituela:

• Gidatzeko gaitasuna: moduluari 3,2 V-ko potentzia logikoa eta 12-16 V-ko LED atzeko argiaren potentzia emateko gaitasuna.

• Interfazearen bateragarritasuna: sistema-plakak FH19-40S-0.5SH(51) 40 pin-ko konektorea edo egokitzaile irtenbide baliokidea har dezake.

• Seinalearen euskarria: Kontrol-txipak RGB 24 biteko edo 16 biteko interfaze paraleloko seinaleak atera ditzake

• Gogoeta termikoak: zure gailuaren barruan beroa xahutzeko leku nahikoa gordeta

🔧 Laguntza Tekniko Profesionalaren Eremua

Oinarrizko laguntza teknikoa (doan ematen da)

LCD moduluarekin lotutako laguntza tekniko profesionala eskaintzen diegu bezero zuzenei:

1. Zehaztapenak eta Integrazio Aholkularitza

• Moduluaren ezaugarri elektrikoak eta elikadura-iturria diseinatzeko gomendioak interpretatzea

• Instalazio mekanikoa eta egitura-bateragarritasun-analisia

• Konektoreen soldadura eta kableen muntaketa prozesuei buruzko orientabidea

• Ingurumen-egokigarritasuna (tenperatura/hezetasuna) ebaluatzeko gomendioak

2. Driver IC Dokumentazio Teknikoa

• ILI6485 kontrolatzailearen IC fitxa osoa

• Erregistroen konfigurazio eta hasierako sekuentziaren adibide zehatzak

• Interfazearen denbora-parametroen analisia eta bat-etortze-gomendioak

• Kolore gamma zuzenketarako erreferentzia eskema

3. Errendimendu Optikoaren Sintonizaziorako Gida

• Distira-uniformitatea probatzeko metodoak eta estandarrak

• Benetako instalazioetan angeluaren ezaugarriak ikusteko optimizazio-proposamenak

• Kontrastearen eta kolorearen errendimendurako doikuntza-norabideak

• Erantzun denbora probak eta ebaluazio-eskemak

4. Fidagarritasuna egiaztatzeko laguntza

• Erretzeko proba-baldintzak eta ziklo gomendatuak

• ESD babesaren diseinua eta gomendioak

• Tenperatura-zikloaren proba-metodoak

• Epe luzerako fidagarritasun operatiboa ebaluatzeko gakoak

Laguntza Teknikoaren Erantzuna

• Erantzun denbora: lanegunetan 24 orduko epean erantzuten dira kontsulta teknikoak

• Komunikazio-metodoak: Posta elektronikoaren, telefonoaren eta lineako bileren bidez laguntza truke tekniko sakona egiteko

• Dokumentazioa: agiri tekniko guztiak txineraz zein ingelesez eskaintzen dira

• FAQ liburutegia: integrazio-arazo arruntetarako irtenbide-liburutegia ezartzen da bezeroak erreferentzia izateko
