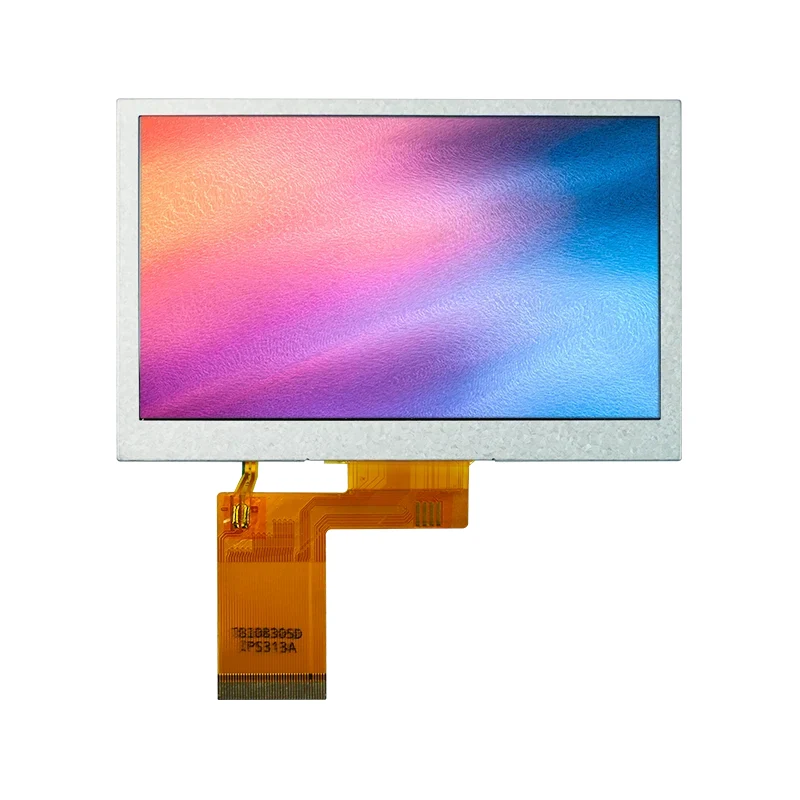

4.3' RGB Interfazea IPS TFT LCD Pantaila Modulua

Oinarrizko gaitasunak:

• Bistaratu irudi dinamikoak, testuak eta erabiltzaile-interfaze grafikoak (GUI)

• 480×272 bereizmena onartzen du, eduki argia eta irakurgarria bermatuz

• Zuzeneko konexioa kontrol txip nagusiarekin RGB interfazearen bidez, sistemaren integrazioa erraztuz

• Distira handiko atzeko argiak (620 cd/m²-ko balio tipikoa) ikusgarritasuna bermatzen du argi-ingurune indartsuetan

• Potentzia baxuko diseinuak gailuaren bateriaren iraupena luzatzen du

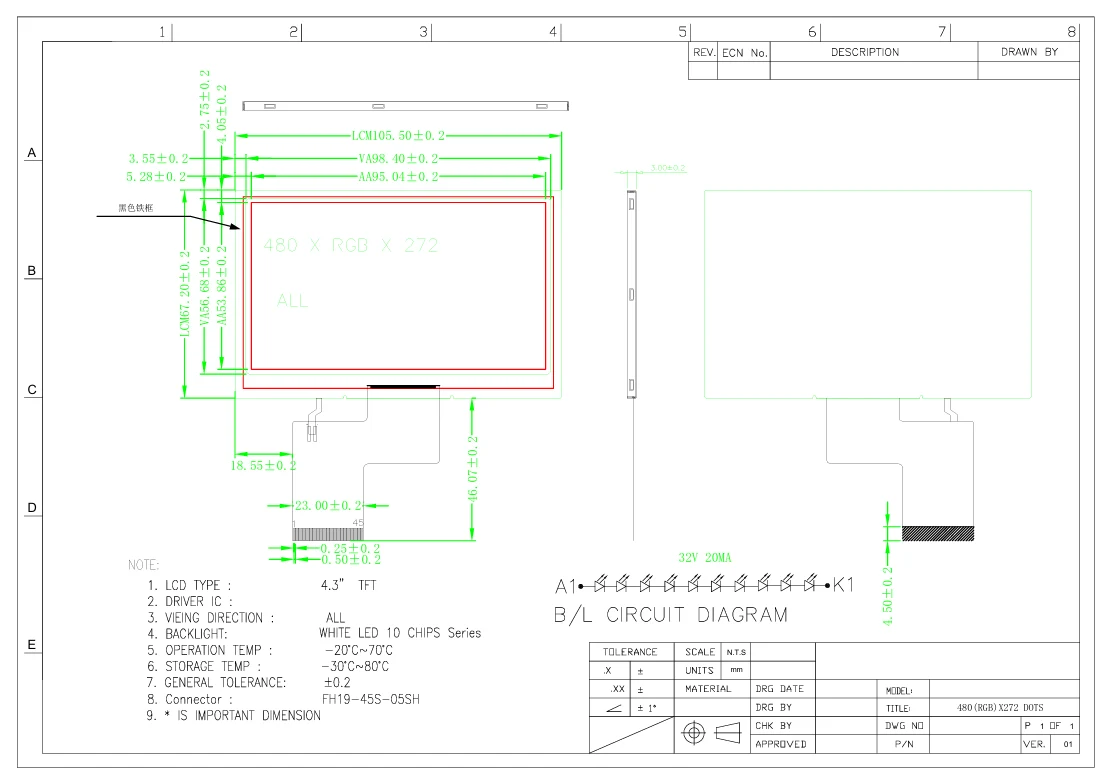

Tianfu pertsonalizatutako 4.3' RGB Interfazea IPS TFT LCD pantaila moduluaren zehaztapena

Tianfu pertsonalizatutako 4.3' RGB Interfazea IPS TFT LCD pantaila moduluaren xehetasunak

4.3' RGB Interfazea IPS TFT LCD Pantaila Modulu hau asko erabiltzen da hainbat industriatan, bere tamaina trinkoagatik, distira handiagatik eta malkartasunagatik.

Hona hemen aplikazio-eszenatoki eta kasuen adibide tipiko batzuk:

Industri Automatizazio eta Kontrol Sistemak

• Kasua: fabrikako produkzio-lerroen monitorizazio terminaletan erabiltzen da denbora errealeko ekoizpen-datuak eta ekipoen egoera bistaratzeko. Giro-argi indartsuan, distira handiko atzeko argiak operadoreek informazioa argi irakur dezaketela bermatzen du.

• Abantailak: Tenperatura zabaleko funtzionamendua (-10°C~60°C) tailerreko inguruneetara egokitzen da; Erantzun denbora azkarrak (40 ms) eguneratze dinamikoak onartzen ditu.

Ekipamendu medikoa

• Kasua: diagnostiko medikoko tresna eramangarrietan integratua, hala nola odoleko glukosa-neurgailuak edo elektrokardiografoak (EKG), pazientearen datuak eta emaitza grafikoak bistaratzeko.

• Abantailak: kontraste-erlazio handia (1000:1) irudiaren argitasuna hobetzen du mediku langileei epai zehatzak egiten laguntzeko; energia-kontsumo baxuak gailuaren exekuzioa luzatzen du.

Kontsumo Elektronika

• Kaxa: Etxe adimendunen kontrol paneletan aplikatzen da tenperatura, hezetasuna eta gailuak kontrolatzeko interfazeak bistaratzeko.

• Abantailak: RGB interfazeak kolore aberatsak onartzen ditu erabiltzailearen interakzioa hobetzeko; Pixel-maila txikiak (0,198 mm) irudiaren kalitate bikaina eskaintzen du.

Automobilgintza eta Garraio Sistemak

• Estuka: ibilgailu barruko infotainment sistemetan edo atzeko eserlekuetako pantailetan erabiltzen da nabigazioa eta multimedia edukia aurkezteko.

• Abantailak: Bibrazioarekiko erresistentea den diseinua (TFT egitura sendoan oinarrituta) ibilgailuen bibrazioari egokitzen zaio; normalean, modu beltzak distira murrizten du ingurune ilunetan.

Garapen eta Hezkuntza Txertatua

• Kasua: ikasleek eta ingeniariek erabiltzen dute prototipoak egiteko, hala nola roboten kontroleko interfazeak edo IoT gailuen pantailak.

• Abantailak: Interfaze sinplea (CLK, HSYNC, etab.) ohiko mikrokontrolagailuekin konektatzeko (adibidez, STM32, Raspberry Pi).

• Aplikazio hedatuak: POS terminalak, segurtasun-monitorizazio pantailak, tresna-panel adimendunak, etab.

Hainbat industriatako fabrikazio-erabiltzaileen iritziak bildu ditugu pantaila-modulu honen benetako errendimendua modu zabalean ebaluatzeko. Kontuan izan esperientzia zehaztapenetan eta aplikazio tipikoetan oinarritzen dela eta alda daitekeela erabilera-ingurune zehatzaren arabera.

Ikusmen Errendimendua

• Distira eta irakurgarritasuna: erabiltzaileek jakinarazi dute 620 cd/m²-ko atzeko argia nahikoa distiratsua dela kanpoko edo argiztatutako barruko inguruneetarako, edukiaren ikusgarritasun argia bermatuz. 1000:1-ko kontraste-erlazio tipikoak beltzak sakontzen ditu eta zuriak argitzen ditu, ikusmen-esperientzia orokorra hobetuz.

• Kolore-errendimendua: % 40 ~ % 50 (CIE1931) hartzen duen kolore gama batekin, koloreen erreprodukzioa errealista da, eta grafikoak eta irudiak bistaratzeko egokia da. Hala ere, baliteke kolore gama mugatua izatea diseinu grafikoko aplikazio profesionaletarako.

• Erantzun-denbora: 40 ms-ko erantzun-denbora ohikoa nahikoa da eduki estatiko eta dinamiko gehienetarako. Bideoaren erreprodukzio azkarrean mugimendu lausotu arina gerta daitekeen arren, kontrol industrialetarako eta abiadura handiko jokoetarako aproposa da.

Integrazioa eta Erabilera Erraztasuna

• Interfazearen bateragarritasuna: 24 biteko RGB interfazea oso onartzen da, erabiltzaileek ARM Cortex-M serieko edo Linux sistemekin integrazio sinplearen berri ematen baitute. Kontrol-seinaleek (adibidez, DEN, DISP) denboraren konfigurazioa errazten dute.

• Potentzia-kudeaketa: tentsio-sarrerako tarte zabalak (VCC 2,65~3,3V) elikadura-hornidura malgua ahalbidetzen du, kanpoko erregulazio beharra murrizten du. Neurtutako potentzia-kontsumoa nahiko baxua da, eta energia-eraginkortasuna laguntzen du.

• Tamaina eta instalazioa: 4,3 hazbeteko diseinu trinkoa ondo egokitzen da espazioa mugatzen duten gailuetan. 95,04 mm × 53,86 mm-ko pantaila aktiboaren eremuak pantailaren eta gorputzaren arteko erlazioa optimizatzen du.

Ingurumen Egokitzapena

• Tenperaturaren errendimendua: -10 °C ~ 60 °C artean egonkor funtzionatzen du, eta erabiltzaileek ez dutela berresten dute pantailako anomaliarik kanpoko ekipoetan erabiltzen denean. Biltegiratze-tenperatura-barrutiak -20 °C ~ 70 °C-ko segurtasuna bermatzen du garraiatzeko eta biltegiratzeko garaian.

• Iraunkortasuna: TFT panelak eta SC7283 kontrolatzailearen IC funtzionamendu fidagarria eskaintzen dute, bibrazio-ingurune industrialetan akatsik jakinarazi gabe.

• Bezeroen berrikuspenen laburpena: "Pantaila honek diruaren balio-balio handia, distira nahikoa eta integrazio sinplea eskaintzen ditu. Ezin hobeto datorkigu gure ibilgailuen bistaratzeko proiekturako gure eskakizunekin. Erantzun denbora onargarria da eta salmenta osteko zerbitzuaren erantzuna ere azkarra da."
