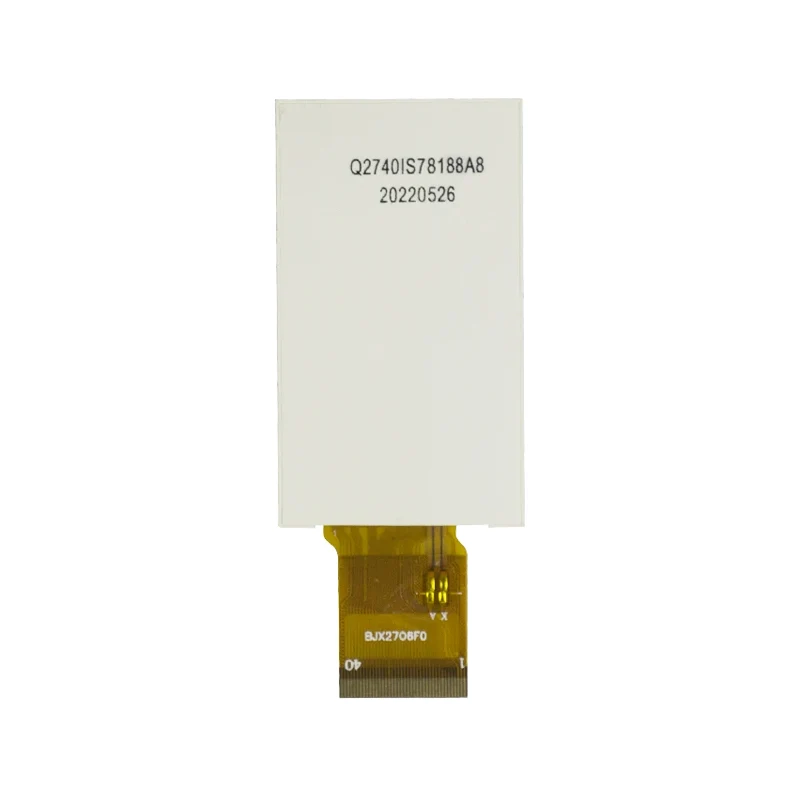

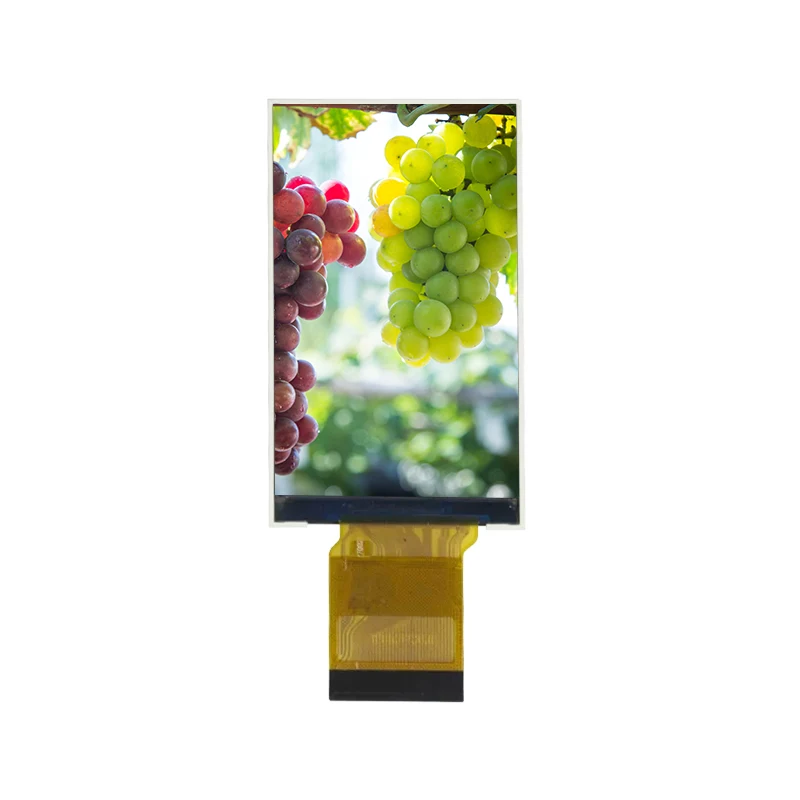

3.92 'Temperatura zabaleko IPS TFT LCD pantaila modulua

Txinako LCD fabrikatzaile eta pertsonalizatutako hornitzaile profesional gisa, Tianfu-k 3,92 'Tenperatura Zabaleko IPS TFT LCD Pantaila Modulu hau aurkezten du, kostu-eraginkortasuna eta fidagarritasun handia azpimarratuz. Modulu honek ST7796 kontrolatzaile IC erabiltzen du, 320 × 320 bereizmena dauka eta 16,7 milioi kolore onartzen ditu, irudi argiak, zehatzak eta egonkorrak emanez 3,92 hazbeteko IPS pantaila batean, ikus-angelu zabalekin. Produktuak funtzionamendu-tenperatura-gaitasun zabalak ditu (-20 °C eta +70 °C), eta ingurune gogorretarako egokia da, hala nola kanpoko, industriako eta automobilgintzako aplikazioetarako. MCU/SPI interfazeak eta tentsio-tarte zabala (2.5V-3.6V) ere onartzen ditu, eta potentzia txikiko gailu eramangarrietarako aproposa da.

Zertarako gai da?

Denbora errealeko informazioaren bistaratzea: grafikoak, ikonoak, testuak eta datuen interfazeak argi erakusten ditu

Giza-Makina Interfazearen (HMI) muina: ukipen edo botoietan oinarritutako interfaze interaktibo intuitiboa eskaintzen die erabiltzaileei

Potentzia baxuko funtzionamendua: tentsio zabaleko diseinua (2,5 V-3,6 V) aproposa bateriarekin edo gailu eramangarrietarako.

Errendimendu egonkorra Tenperatura sorta zabalean: fidagarritasunez funtzionatzen du ingurune gogorretan -20°C-tik +70°C-ra, kanpoko, industriako eta automobilgintzako aplikazioetarako fidagarritasuna bermatuz.

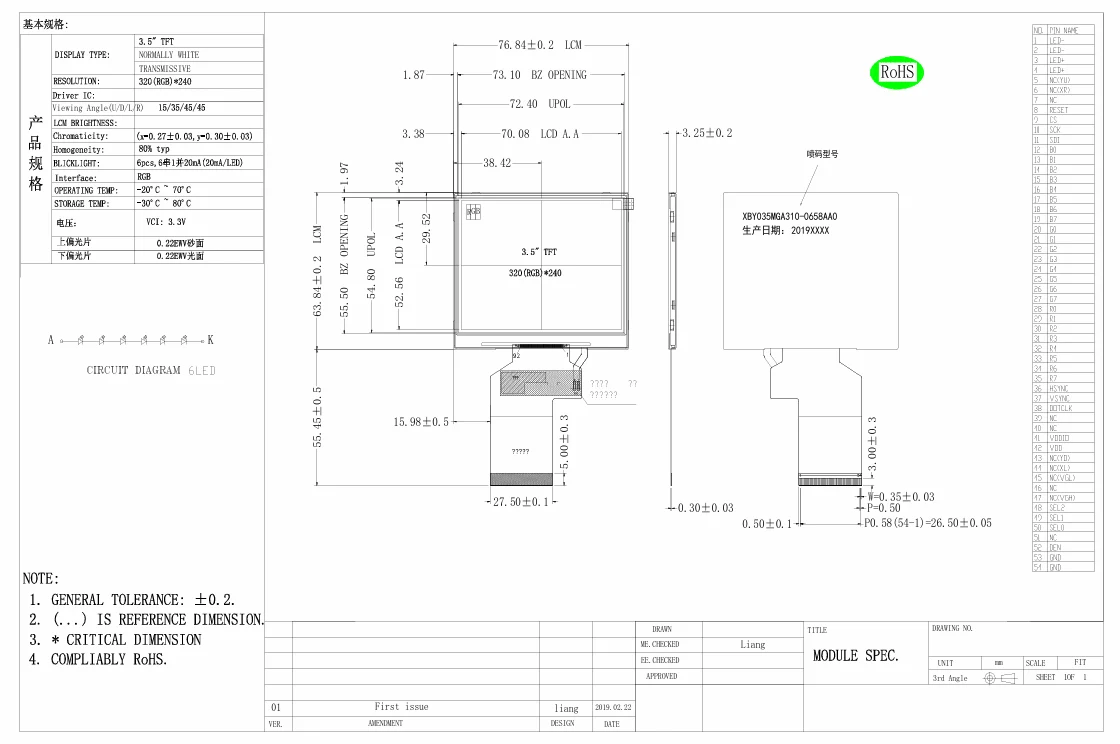

Zehaztapena

Tianfu 3.92' Wide Temp IPS TFT LCD pantaila moduluaren xehetasunak

Monitore eramangarriak: argi eta garbi bistaratu bihotz-taupadak, odol-oxigenoa eta odol-presioaren uhin-formak. Eskuko Diagnostiko Gailuak: Ultrasoinu-irudietarako eta gorputz-tenperatura bahetzeko tresnetarako interfazeak

Automobilgintza eta Garraioa

Automozioko Kontrol Zentralaren Pantaila Lagungarriak: Aire girotuaren kontrola eta pneumatikoen presioa kontrolatzeko pantaila. Ibilgailu elektrikoen tresna-panelak: bateriaren maila, abiadura eta nabigazio-alertak ikusteko

Automatizazio Industriala eta HMI

Industri Kontrol Panelak: PLC egoeraren jarraipena eta produkzio-lerroen datuen bistaratzea

Smart Home Control Pantailak: segurtasun, tenperatura kontrolatzeko eta argiztapenerako interfaze integratua

Proba eta Neurketa Tresnak

Osziloskopioak eta espektro-aztertzaileak: denbora errealeko uhin forma errendatzea

Neurgailu elektriko adimendunak eta energiaren kudeaketa: energia-kontsumoaren kurbak eta alarmaren informazioa bistaratzea

Kontsumo Elektronika eta Gailu Adimendunak

Erloju adimendunak/Fitness-ekipamendua: UI diseinu biribilerako egokitua

Etxetresna elektrikoen panelak: kafe-makina eta labeentzako interfaze interaktiboak.

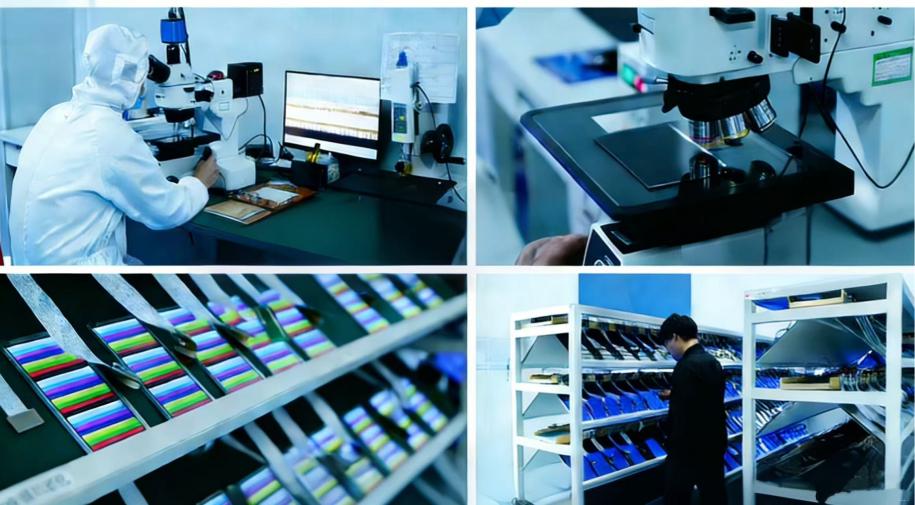

Kalitate kontrola egiten dugunaren oinarrian dago.

Fidagarritasun-probak (Industriaren Arauekin bat datozenak)

Tenperatura handiko biltegiratze-proba: 240 orduz funtzionamendu iraunkorra 80 °C-tan, funtzionaltasun osoa berreskuratu ondoren.

Tenperatura baxuko biltegiratze-proba: 240 orduz esposizio iraunkorra -30 °C-tan, kristal likidoen izozterik edo hutsegite funtzional gabe.

Tenperatura altuko eta hezetasun handiko proba operatiboa: 240 orduz etengabeko funtzionamendua 60 °C-tan eta % 90eko hezetasun erlatiboan, korrosiorik edo pantaila-anomalirik gabe.

Produkzio eta Kalitate Kontrolerako Arauak

SMT muntaketa guztiz automatizatua: soldadura kalitate koherentea bermatzen du.

% 100ean piztutako ikuskapena: pixelen probak, koloreen uniformetasunaren azterketa eta atzeko argiaren errendimenduaren egiaztapena.

Burn-In Test: 48 orduko etengabeko funtzionamendua giro-tenperaturan, hasierako fase akastuna den produktuak kentzeko.

Nola pertsonaliza dezakegu LCD bat zuretzat?

Pertsonalizazio zerbitzuak eta prozesu-fluxua

Aukera pertsonalizagarriak

Interfazearen doikuntza: SPI/MCU lehentasunezko konfigurazioa eta pin sekuentziaren egokitzapena.

Atzeko argiaren doikuntza: distira, kolore-tenperatura (2700K-6500K) eta iluntzeko metodoa (PWM/analogikoa) pertsonalizatzea.

Gainazalaren tratamendua: distiraren aurkako estaldura, hatz-marken aurkako estaldura eta laminazio distiratsu/mate aukerak.

Forma-faktorearen aldaketa: FPC luzera eta interfazearen posizioaren doikuntza, zulo pertsonalizatuetarako laguntzarekin.

Ukipen-pantailaren integrazioa: ukipen-pantaila erresistentea/kapazitiboa (10 puntuko ukipena onartzen duena).

Prozesuaren Fluxua

Eskakizunen analisia: talde teknikoaren kontsulta, ebazpena, interfazea eta ingurumen-eskakizunak baieztatzeko.

Irtenbidearen diseinua: zirkuitu konexio-eskemak eta gidariaren hasierako kodea ematea (Arduino, STM32, Raspberry Pi-rekin bateragarria).

Laginak egitea: 3-5 proba-lagin bidaltzea 5-7 lanegunetan.

Egiaztapena eta arazketa: Pantaila-probetan, energia-kontsumoaren optimizazioan eta tenperatura igoeraren probetan laguntza.

Lote txikiko proba-ekoizpena: 50-500 unitateko hasierako lotea, ikuskapen-txostenekin batera.

Ekoizpen masiboa: 15-20 eguneko epean entrega, loteen kalitatearen dokumentazioarekin.
