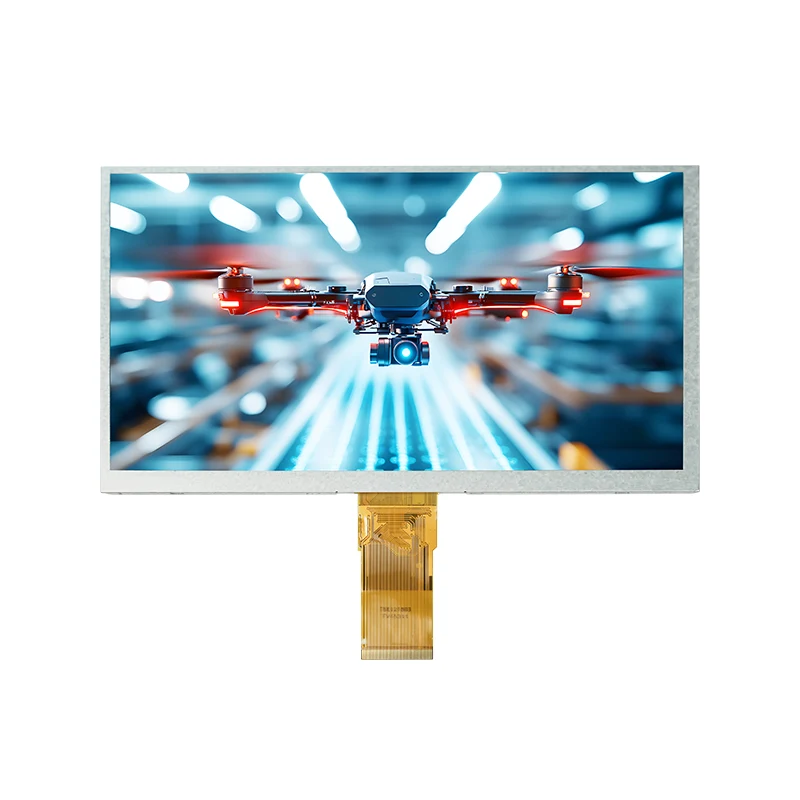

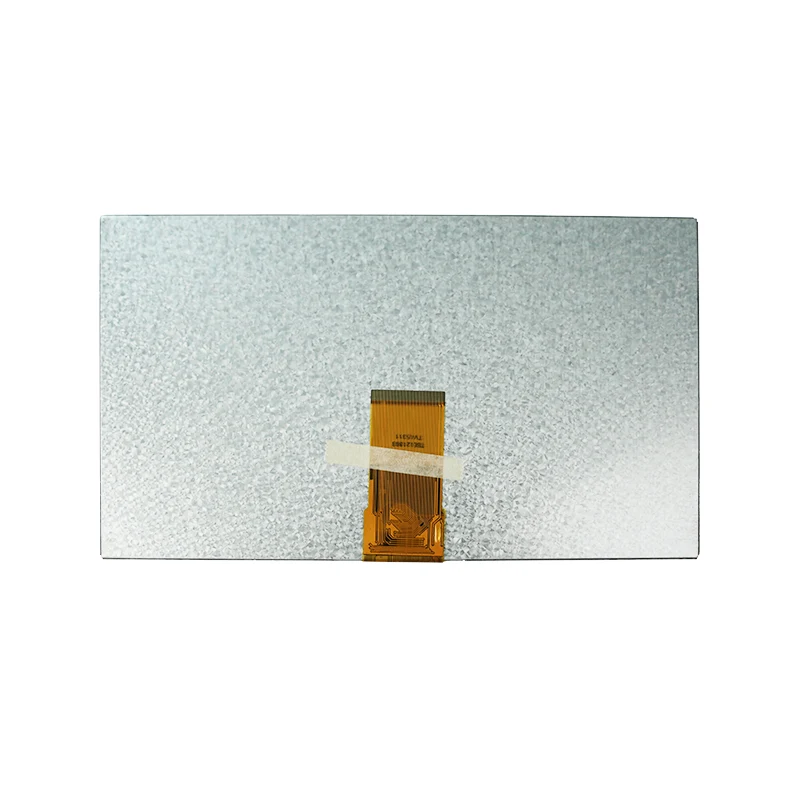

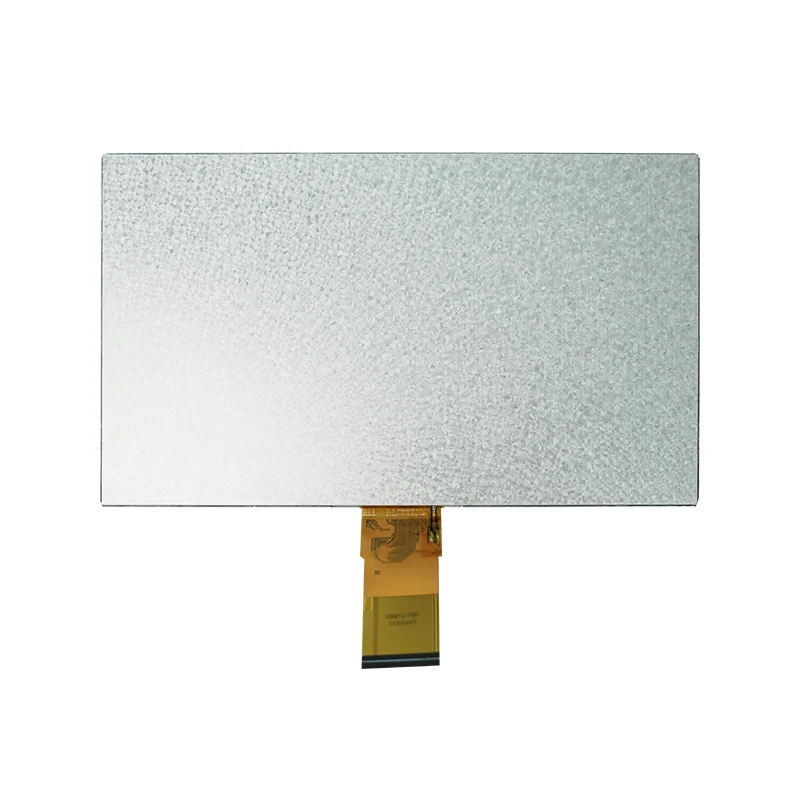

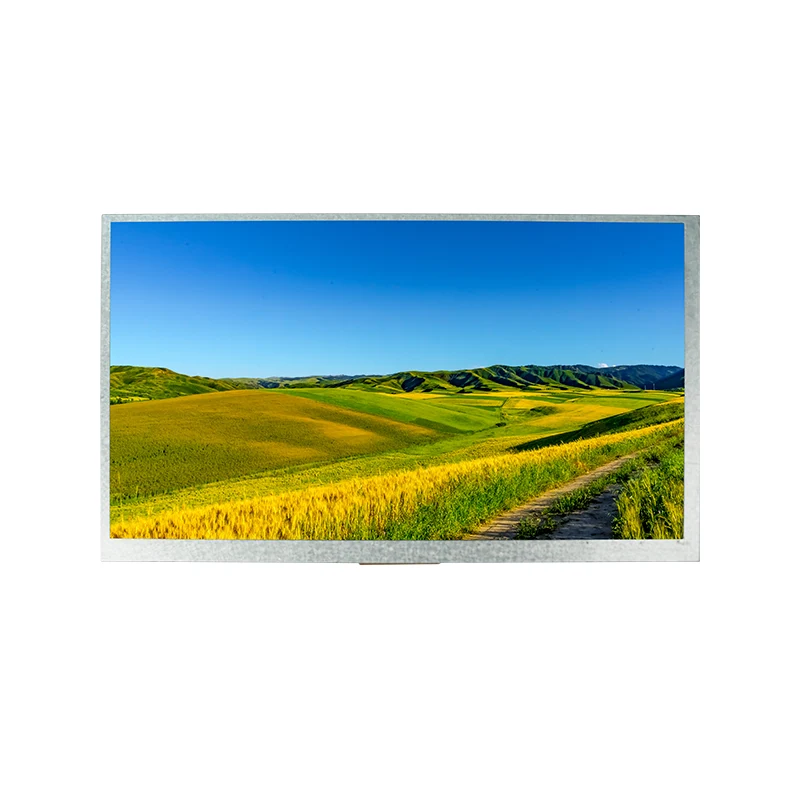

9.0' HMI Square TFT LCD pantaila modulua

Tianfu-k 9.0' HMI Square TFT LCD pantaila modulu malkartsua eskaintzen du 24 biteko RGB interfazearekin eta COG teknologiarekin. Automatizazio industrial/medikorako eraikia, FPC pertsonalizatuak onartzen ditu, -20 °C-tik 70 °C-ra funtzionatzen du eta 12 hilabeteko berme fidagarri baten babesa du.

Bidali kontsulta

Produktuaren Deskribapena

Ezaugarri nagusiak eta abantailak

🔍 Bereizmen handiko Argitasuna

9,0 hazbeteko TFT-LCD 800 × 480 RGB marra pixelarekin eta 6:00etan ikusteko norabidea angelu zabaleko ikusgarritasun zorrotzarekin.

🔌 Integrazio sendoa

24 biteko RGB interfaze paraleloak industria eta kontsumo sistemekin bateragarritasunik gabe bermatzen du.

⚡ Ultra-baxua

Potentzia-diseinua 2,8–3,3 V (digitala) eta 9,4–9,8 V (analogikoa) eraginkortasunez funtzionatzen du, aproposa energia-sentikorrak diren aplikazioetarako.

🌡️Muturreko iraunkortasuna

-20 ℃ eta 70 ℃ arteko funtzionamendua jasaten du eta 20.000 orduko LED atzeko argia du (18 LED, 120 mA) ingurune gogorretan.

🎯Doitasun Ingeniaritza

COG teknologiak eta VCOM tentsio optimizatuak keinuak minimizatzen dituzte, kontraste handia eta errendimendu egonkorra bermatuz.

Tianfu pertsonalizatutako 9.0' HMI Square TFT LCD pantaila moduluaren zehaztapena

Oinarrizko zehaztapenak
Bistaratzeko tamaina	9,0 hazbeteko a-Si TFT-LCD (transmisiboa)
Ebazpena	800 (RGB) × 480 pixel (RGB marra)
Bistaratzeko modua	Normal Zuria TN, 6:00etan Ikusteko Norabidea
Interfazea	24 biteko RGB paraleloa (MPU interfazea)
Elikatze-hornidura-tentsioa	Digitala: 2,8–3,3 V (DVDD) Analogikoa: 9,4–9,8 V (AVDD) Atearen tentsioa: VGH=17-19 V, VGL=-6,6~-5,4 V
Atzeko argia	LED zuria × 18 (Korronte osoa: 120 mA)

Gehienezko balorazio absolutuak
Funtzionamendu-tenperatura	-20,0 ℃ ~ 70,0 ℃
Biltegiratze Tenperatura	-30,0 ℃ ~ 80,0 ℃

Ezaugarri elektrikoak
Hornikuntza-tentsio digitala (DVDD)	3,0 V (min) / 3,3 V (tipikoa) / 3,6 V (gehienez)
Hornidura-tentsio analogikoa (AVDD)	9,4 V (min) / 9,6 V (ohikoa) / 9,8 V (gehienez)
Atearen tentsioa (VGH)	17 V (min) / 18 V (tipikoa) / 19 V (gehienez)
Atearen itzaltze-tentsioa (VGL)	-6,6 V (min) / -6 V (tipikoa) / -5,4 V (gehienez)
Elektrodo arrunta gidatzeko seinalea (VCOM)	3,7 V (tipoa)

Atzeko argiaren zehaztapenak
LED Aurrerako Tentsioa	9,0 V (ohikoa) / 9,9 V (gehienez)
LED Bizitzarako	20.000 ordu
LED Luminantza	≥3000 cd/m²
LCM Luminantza	120 cd/m²

Denbora-parametroak (horizontala)
DCLK maiztasuna	33,3 MHz (ohikoa) / 50 MHz (gehienez)
Bistaratzeko Eremu Horizontala	800 DCLK
HS pultsuaren zabalera	1 DCLK (min) / 48 DCLK (tipoa)
HS Atzeko Ataria	88 DCLK
HS aurreko ataria	40 DCLK

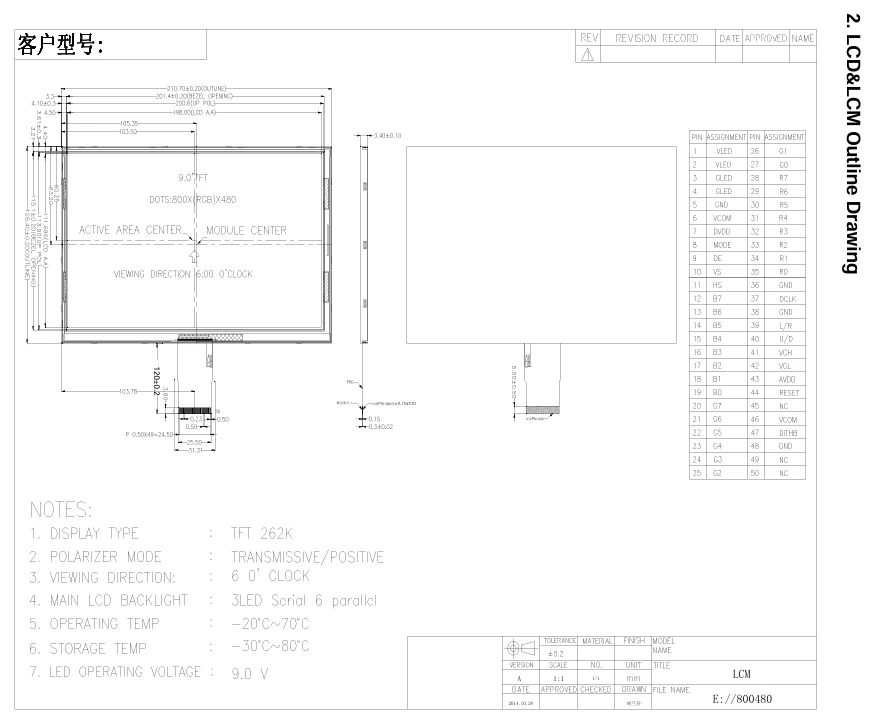

Xehetasunak

Ziurtagiriak eta Kalitate Bermea

Tianfu Display-ek kalitate handiko pantaila modulu fidagarriak eskaintzeko konpromisoa hartu du. Gure fabrikazio-prozesuek nazioartean aintzatetsitako ziurtagiriek eta kalitate-kontrol-sistema zorrotzek babesten dituzte.

ISO 9001:2015 Ziurtagiria:Kalitatearen kudeaketaren lan-fluxu estandarizatua etengabeko errendimenduaren optimizazioa bermatuz.
Betetze globala:% 100 RoHS eta REACH betetzen diren lehengaiak, Europako eta Ipar Amerikako merkatuetara zuzenean inportatzeko seguruak.
% 100 ate bikoitzaren ikuskapena:TFT modulu bakoitzari ontziratze segurua egin aurretik proba elektriko, optikoa eta ingurumen-proba automatizatuak egiten dira.
Loteen fidagarritasunaren erregistroak: derrigorrezko tenperaturaren zikloa, hezetasunaren erresistentzia eta atzeko argiaren zahartze bizkortuko probak ekoizpen-lote guztietan egiten dira.
Lote osoaren trazabilitatea:Serializatutako unitateen jarraipena banakako produkzio-datekin, lote kimikoekin eta laborategiko proben erregistroekin.

Zergatik aukeratu Tianfu? — Abantaila lehiakorrak

Ezaugarri	Tianfu 9.0" HMI modulu karratua	Alternatiba tipikoa
Funtzionamendu-tenperatura	-20 ℃ ~ 70 ℃ (sorta zabala)	0 ℃ ~ 50 ℃ (mugatua)
Atzeko argia Bizitza osoan	20.000 ordu	10.000-15.000 ordu
Flicker Kontrola	VCOM + COG diseinu optimizatua keinu gutxirako	Oinarrizko konpentsazioa, keinu nabaria distira baxuan
Pertsonalizazio Laguntza	FPC, B/L, TP, firmware aldaketak buelta azkarrarekin	MOQ zurruna, epe luzeak
Kalitate Ziurtagiriak	ISO 9001, RoHS, REACH, trazabilitatea osoa	Sarritan dokumentazio mugatua
Bermea eta laguntza	12 hilabeteko bermea, ingeniaritza laguntza, 24 orduko erantzuna	3-6 hilabete estandarra, laguntza tekniko mugatua
Laginak eta sorta txikiko eskaerak	Onartuta (1-30 pcs berehalako stocka)	MOQ handia behar da
