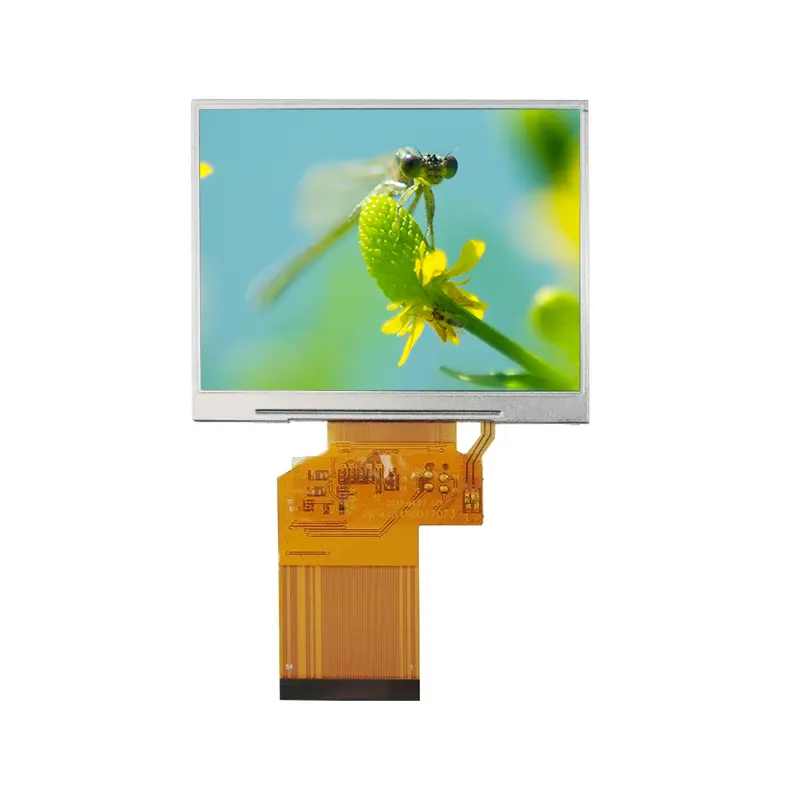

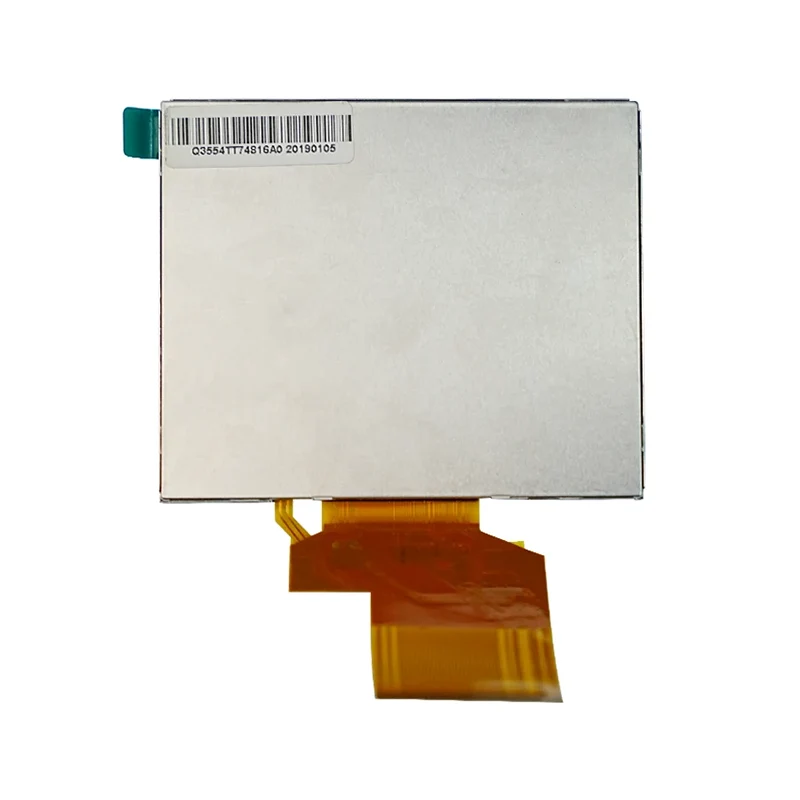

3.5' Industrial Standard TN TFT LCD pantaila modulua

Tianfu-k, kalitate handiko, errentagarri eta pertsonalizagarriko pantailetan espezializatutako LCD fabrikatzaile txinatarrak, 3.5' Industrial Standard TN TFT LCD Pantaila Modulua eskaintzen du. Ingurune gogorretarako diseinatua, modulu honek 320 × RGB × 240 bereizmena, 16,7 M kolore eta HX8238D kontrolatzailearen IC ditu, interfaze polifazetikoak (24 biteko RGB, Serie RGB, CCIR601/656) sistema industrialetan integratzeko. Funtsezko zehaztapenak honako hauek dira: industria-mailako tenperatura moldagarritasuna (-20 °C ~ +70 °C funtzionamendua, -30 °C ~ +80 °C biltegiratzea), 6 LED atzeko argia, 350:1 kontraste erlazioa eta dimentsio trinkoak (76,90 × 63,9 × 3,26 mm).

Zehaztapena

Tianfu 3,5 'TFT LCD pantaila moduluaren xehetasunak

Giza-makina interfazean (HMI), egoera bistaratzeko neurgailuetan, gailu eramangarrien pantailetan edo multimedia erreprodukzio terminaletan erabiltzen den ala ez, 3.5' Industrial Standard TN TFT LCD Pantaila Moduluak bistaratzeko irtenbide argi, egonkor eta fidagarriak eskaintzen ditu.

1. Industria Kontrola eta Automatizazioa

· PLC Kontrol Panelak eta Giza-Makina Interfazeak (HMI)

· Eskuko proba-tresnak (multimetroak, osziloskopioak)

· Robot Industrial/Automatizazio Eragiketa Panelak

· Urruneko Aginte Unitateak (Garabiak, Eraikuntzako Makineria)

· Datuak eskuratzeko eta ikuskatzeko terminal eramangarriak

2.  Etxe Adimenduna eta Gauzen Internet (IoT)

· Etxe adimendunen kontrol-panelak/kontrol-pantaila zentralak

· Smart Wall Switches

· Etxetresna elektrikoen kontrol-panelak (aire girotua, garbigailuak, hozkailu adimendunak/izotz-makina, ontzi-garbigailuak, labeak, lurrun-labeak, aurrealdeko kargako garbiketa/lehorketa konbinazioak, aire girotu adimenduna/aire fresko sistemaren kontrolak, ur-berogailu adimendunak)

3. Kontsumo Elektronika eta Merkataritza Ekipamendua

· Joko-kontsola eramangarriak, argazki-marko digitalak, DVD-erreproduzigailu eramangarriak, Bluetooth bozgorailu/irrati pantailak, POS terminalak, eskaera-terminalak, denbora-zerbitzuak egiteko makinak, hiztegi elektronikoak, lehen hezkuntzako makinak/ikaskuntza-gailuak, teklatu elektronikoak, eskuko terminal komertzialak (eskaerak egiteko terminalak, barra-kode eskanerak)

Zergatik jarraitzen dute 200 bezero baino gehiago gu aukeratzen?

Oinarrizko Abantailak

• Bateragarritasun handiko interfaze anitzeko diseinua

RGB paraleloa, RGB seriea eta CCIR656/601 aldi berean onartzen ditu, kontrol-eskema nagusi desberdinetara egokitzeko malgua ahalbidetuz eta bezeroen hardware doikuntza kostuak murrizten ditu.

• Industria-mailako Ingurumen Egokigarritasuna

-10°C ~ +60°C arteko funtzionamendu-tenperatura-tartea du eta fidagarritasun-proba anitz gainditu ditu, besteak beste, tenperatura altuko biltegiratzea, tenperaturaren zikloa, bibrazioa eta ESDa, ingurune gogorretarako egokia da.

• Optimizatua eta ukimenaren esperientzia

Newton-eraztunarekiko erresistentea den film mate bat hartzen du interferentzia-ertzak ezabatzeko eta ukipen leuna bermatzeko; gainazaleko gogortasuna ≥ 3H da marradura erresistentziarako, maiztasun handiko operazio agertokietarako aproposa.

• Egitura mekaniko zehatza eta muntaketa errazeko diseinua

Funtsezko dimentsio-multzo ugari eskaintzen ditu, besteak beste, AA, OD, VA eta gomazko markoa, bezeroen egitura-zuloen irekiera eta laminazio-diseinua erraztuz eta muntatzeko zailtasuna murriztuz.

• Tentsio-hornidura zabala eta energia-kontsumo txikia

2,6 V-3,6 V-ko tentsio-sarrerako tarte zabala du, elikadura-horniduraren gorabeherekiko sentikortasun baxua duena, bateriaz edo industria-hornidura-inguruneetarako egokia.

Zure LCD bazkide fidagarria 16 urteko esperientzia espezializatuarekin --- Tianfu

Hornitzaile anitz konparatzen dituzunean, parametroez eta prezioez harago, kristal likidoen pantailen industrian 16 urte baino gehiagoko esperientzia duen tamaina txiki eta ertaineko fabrikatzaile gisa gure balio berezia helarazi nahi dugu. Gu aukeratzeak pantaila-modulu bat baino gehiago lortzen duzula esan nahi du: epe luzerako bazkide egonkorra, fidagarria eta oso erantzunkorra lortzen duzu.

✅ Gure produktuak ezagutzen ditugu eta, are garrantzitsuagoa dena, zure beharrak ulertzen ditugu

· Frogatutako Fabrikazio-prozesuak: 16 urteko esperientziak, HX8238D bezalako kontrolatzaile klasikoen aplikazioaren menderatze sakona eman digu. COG loturatik eta ITO filmaren laminaziotik zahartze probetara eta %100eko ikuskapenetaraino, produkzio-fluxu helduak eta egonkorrak ezarri ditugu, jasotzen dituzun modulu bakoitzak errendimendu, fidagarritasun eta iraunkortasun koherentea eskaintzen duela ziurtatuz.

· Mina puntuan zuzendutako diseinua: moduluaren interfaze anitzeko bateragarritasuna (RGB/CCIR) eta industria-mailako tenperatura zabaleko tolerantzia bezeroen iritzi zabalean oinarritutako diseinu-optimizazioen emaitzak dira. Ulertzen dugu lote txiki eta ertaineko bezeroek pantaila "moldakorra" eta sendoa behar dutela hainbat proiekturen eskakizun anitzak asetzeko.

✅ Gure eskala moderatuak foku eta malgutasun handiagoa dakar

· Erantzun azkarra eta komunikazioa: Ez dago enpresa handien ohiko prozedura astuna. Zure kontsulta teknikoak, zehaztapenen berrespenak edo aldaketa-eskaerak esperientziadun ingeniariek edo proiektu-zuzendariek zuzenean kudeatuko dituzte, erantzun-denborak egunetan baino ordutan neurtuta.

· Pertsonalizaziorako euskarria malgua: FPCren luzera, interfazearen pinout-a, atzeko argiaren distira edo firmwarearen hasierako kode zehatzen lote txikian egokitzea behar duzun ala ez, ingeniaritza-erantzun azkarrak egiteko gaitasuna dugu. Zure 500 unitateko eskaera gako-kontuen lehentasun berarekin tratatzen da.

· Fokuak bultzatutako balioa: TFT eta ukipen-pantaila txiki eta ertainen fabrikazioan espezializatuta gaude, prozesuen hobekuntza eta kalitate-kontroleko neurri guztiak negozio nagusi honetan ardaztuta. Lortzen duzuna espezializazio-esparru batera dedikatzen den talde baten emaitza da.

✅ Gure ospea baloratzen dugu, kalitate kontrolatua eta hornikuntza egonkorra bermatuz

· Ziklo osoko barne kudeaketa: materialaren erosketa eta SMT kokapenetik moduluen muntaketa eta probak arte, prozesu kritiko guztiak gure instalazioetan burutzen dira. Horrek kalitatearen trazabilitatea eta kontrol osoa bermatzen du, kanpo-kontratazioak eragindako kalitate-gorabeheren arriskuak ezabatuz.

· Epe luzerako hornikuntza-konpromisoa: guztiz onartzen dugu produktuaren bizi-zikloaren garrantzia zure proiektuetarako. HX8238D bezalako osagai klasikoetarako, inbentario-sistema segurua ezarri dugu eta etengabeko hornidura bermatua eskain dezakegu, zure epe luzerako produkzio-beharrei inolako kezkarik gabe lagunduz.

· Lankidetza gardena: Pozik gaude datu-orri zehatzak, proba-txostenak eta baita prozesuen aurkezpenak ere. Gure ustez, bezeroek erosketa erabakiak hartzen dituztenean epe luzerako lankidetzak eraiki daitezke.

✅ Salmenta aurreko eta salmenta osteko laguntza integrala

· Erabiltzeko prest dauden garapen-laguntza: modulu bakoitzak interfazearen definizio argiak, baliozkotutako kontrolatzaile-kodeak (MCU plataforma arruntekin bateragarriak) eta erreferentzia eskematikoak ditu, zure ingeniarien arazketa-denbora nabarmen murriztuz.

· Produkzioa ezartzeko laguntza: gure moduluak lehen aldiz erabiltzen ari bazara, soldadurari, muntatzeko neurriei eta proba funtzional errazei buruzko jarraibideak eman ditzakegu, masa-ekoizpen leuna lortzen lagunduz.

· Kalitatearen berme fidagarria: modulu guztiek % 100eko proba elektrikoa eta laginketa fidagarritasunaren ikuskapenak egiten dituzte bidalketa baino lehen, eta 12 hilabeteko kalitate-berme baten babesa dute.

Laburbilduz, gu aukeratzeak eskaintzen duen bazkide fidagarri bat hautatzea esan nahi du:

Industriako 16 urteko esperientziarekin findutako produktuak + Zure pertsonalizazio beharretarako erantzun arina enpresa txiki eta ertain gisa + Kalitate-kontrol zorrotza gure marka babestuko balu bezala.

Agian ez gara merkatuko hornitzailerik handiena, baina hobekien ulertzen zaituen eta lasaitasun handiena eskaintzen dizuna izateko konpromisoa hartu dugu.

faq

G.: Pantaila honek ukipen funtzioa onartzen al du?

Bai, modulu honek ukipen-pantaila erresistentea (ITO filma) integratzen du puntu bakarreko ukipena onartzen duena. 4 harizko interfaze erresistente estandarra du eta kanpoko ukipen-kontroleko txipa edo ADC integratua duen MCU bat behar du.

Q2: Eman al dezakezu ukipen kapazitiboa duen bertsio bat?

Egungo bertsio estandarra ukipen erresistentearekin dator. Ukipen kapazitiboa lortzeko (puntu anitzeko ukipena onartzen duena), jar zaitez gurekin harremanetan pertsonalizatzeko.

3.G.: Zein da CCIR656 eta CCIR601 arteko aldea interfazean? Nola aukeratu behar dut?

CCIR656 sinkronizazio-seinale txertatutako formatua da (bideo-korronte digitaletarako erabili ohi dena), eta CCIR601 sinkronizazio-seinale-formatu bereizia da. Zure prozesadoreak ITU-R BT.656/BT.601 bideo-seinale estandarrak ateratzen baditu (adibidez, zenbait multimedia-prozesadore), zuzeneko konexioa egin daiteke. Ziur ez bazaude, eman zure kontrol-eredu nagusia eta aukeraketan lagunduko dizugu.

4.G.: -10 °C ~ +60 °C arteko funtzionamendu-tenperatura-tartea zabal al daiteke sorta zabalago batera?

Produktu estandarrak tenperatura-tarte hau du. Tenperatura zabaleko industria-eskakizunetarako, hala nola -30 °C ~ +80 °C, pertsonalizazioa eztabaidatu daiteke, normalean kristal likidoko materialen eta fabrikazio-prozesuen doikuntzak suposatzen dituena.

5.G.: Bat datozen gidari-taulak edo egokitzaile-plakak eskuragarri al daude?

RGB egokitzaile-plakak eta ukipen-egokitzaile-plakak (ukipen-ICak barne) eman ditzakegu zure zirkuituaren diseinua errazteko. Mesedez, kontsultatu gure salmenta taldeari xehetasunak lortzeko.

Ekoizpenarekin eta erabilerarekin erlazionatuta

6.G.: Zein da moduluaren ESD babes-maila?

Moduluak ± 8kV (airearen isurketa) / ± 4kV (kontaktuaren deskarga) ESD probak gainditu ditu, industria-ingurune orokorren eskakizunak betez. Lurreratze eta isolamendu neurri egokiak hartzea gomendatzen da produktuaren karkasa diseinatzerakoan.

7.G.: 15 ms-ko erantzun-denborak mugimendua lausotzea eragingo al du?

15 ms da grisetik griserako erantzun-denbora tipikoa, eta hori nahikoa da kontrol industriala, tresneria eta interfaze interaktiboak bezalako eszenatoki gehienetarako. Abiadura handiko bideoak erreproduzitzeko (adibidez, 30 fps-tik gorakoak), benetako irudi dinamikoaren errendimendua ebaluatzea gomendatzen da.

Q8: Nola konektatzen da moduluaren atzeko argia?

Moduluak berak ez du atzeko argiaren kontrolatzaile-zirkuitu bat barne hartzen, baina LED atzeko argiaren pinak eskaintzen ditu (normalean +3.3V eta GND). Kanpoko korronte konstanteko iturri bat edo atzeko argiaren kontrolagailu zirkuitu bat konektatu behar duzu. Korrontea atzeko argiaren LEDen serie-paraleloaren konfigurazioaren araberakoa da (balio tipikoa: 60-100mA gutxi gorabehera).
