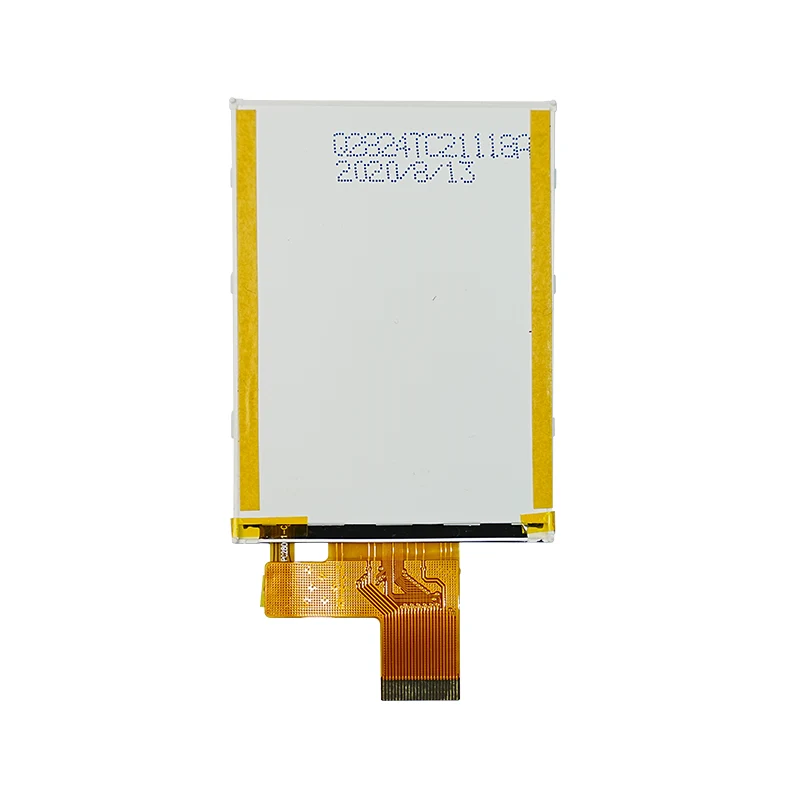

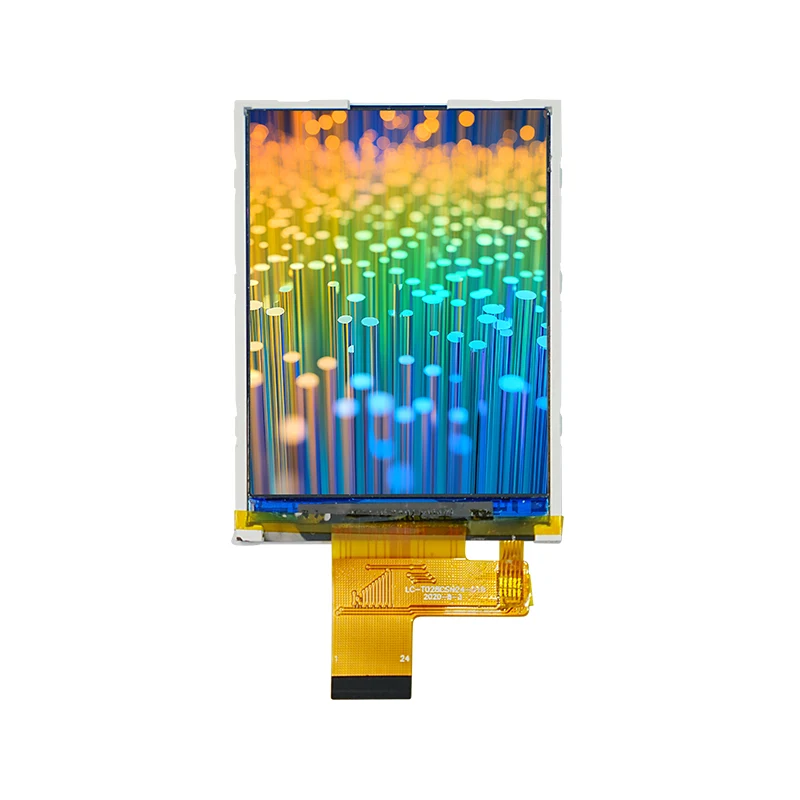

2,4" normalean zuria TFT LCD pantaila modulu txikia

TF-ren 2,4" normalean zuria den TFT LCD pantaila-modulu txikiak "modu zuria" bistaratzeko modua hartzen du, 240 × RGB × 320 pixeleko bereizmen handia eskaintzen du eta MCUren 8/16 biteko interfaze paraleloa (8080 denbora) onartzen du, hainbat mikrokontrolagailurekin bateragarria.

Funtzio garrantzitsuenak:

• Pantaila argia: 240×320 bereizmena, 200:1 kontraste-erlazioa, irudi finak aurkezten

• Ikuspegi angelu zabala: 12:00etako norabidean ikusteko angelu onena, ikuspen osoa onartzen duena

• Erantzun azkarra: igoera denbora 15 ms, jaitsiera 20 ms, eduki dinamikoen bistaratzeko eskakizunak betez

• Integrazio erraza: 8080 interfaze paralelo estandarra, garapen prozesua erraztuz

• Energia aurrezteko diseinua: 5mA-ko funtzionamendu-korronte bezain baxua, gailu eramangarrietarako egokia

Gaur egun, gure 2,4 hazbeteko LCD moduluak eremu ugaritan aplikatzen dira, industria guztietan hartzen duen bezero-baseaz harrotuta.

Etxetresna elektrikoak eta automozio-elektronika: etxetresna elektriko adimendunen kontrol-panelak (kafe-makina, mikrouhin-labeak, garbigailuak, arroz-suziak, etab.), automobilgintzako tresnen multzoak, ibilgailuetako infoentretenimendu-pantailak, aparkaleku-sentsoreak.

Eramangarri adimendunak eta osasunaren monitorizazioa: erloju adimendunak, osasunaren jarraipena egiteko eskumuturrekoak, glukosa-neurgailu eramangarriak/odol-presioa monitoreak. Bistaratzeko denbora, jakinarazpenak, bihotz-taupadak, odol-oxigeno-mailak, neurketa-datuak, etab. Distira optimoarekin (normalean 250–950 cd/㎡) eta energia-kontsumo baxuarekin, ezin hobeak dira erabilera luzerako.

Ohiko galderak

Q1: Zein kalitate-kontroleko neurri zehatz ezartzen dira produktuaren kalitaterako?

A: Prozesu osoko kalitate kontrola ezartzen dugu sarrerako materialaren ikuskapenetik bidalketa arte:

1. IC guztiak (ST7789V barne) jatorrizko fabrikatzaileetatik edo baimendutako kanaletatik datoz.

2. LCD panelen % 100ek puntu distiratsuak, puntu ilunak eta uniformetasun probak egiten dituzte.

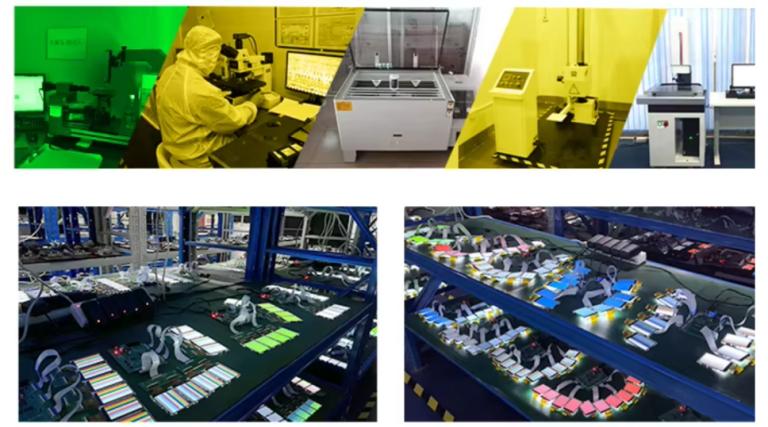

3. Modulua muntatu ondoren, produktuek 72 orduko giro-tenperaturan zahartzea eta tenperatura altuko-beheko zikloaren probak egiten dituzte.

4. Lote-zenbaki trazagarriak eskaintzen dira produktuaren kalitate koherentea bermatzeko.

2.G.: Zer laguntza eskaintzen du konpainiak bistaratze-anomaliak edo kalitate kezkak sortzen badira?

E: LCD Txinako hornitzaile pertsonalizatu baten oinarrizko baldintza bezeroen kontsultei erantzutea da. Hiru mailatako laguntza teknikoa eskaintzen dugu:

1. Matxurak diagnostikatzeko aurretiazko erantzuna 24 orduko epean.

2. Matxurak konpontzeko fluxu-diagrama zehatzak eta saiakuntza puntuko tentsioetarako erreferentzia-balioak ematea.

3. Produktuaren kalitate-arazoa dela baieztatzen bada, politika itzultzeko eta trukatzeko gatazkarik ez dagoela agintzen dugu eta Arrazoi-Analisia (RCA) egingo dugu, txosten bat eta prebentzio-neurriak bidaliz. Kalitate gaiak hobetzeko aukera gisa hartzen ditugu.

Q3: Zeintzuk dira produktuaren etekin-tasa eta fidagarritasun-datuak?

E: Txinako fabrikatzaile gisa, Tianfuk ez du harririk uzten kalitatearen bila. Gure fabrikako produktuen batez besteko etekin-tasa % 99,7tik gora mantentzen da. Bizitza bizkortuko probaren datuen arabera, moduluen MTBF (Matseden Time Between Failures) 50.000 ordu gainditzen ditu funtzionamendu-baldintza arruntetan. Bien bitartean, 12 hilabeteko berme epea eskaintzen dugu.

4.G.: pantaila argi irakur daiteke kanpoko eguzki-argitan?

A: Bai. Moduluak 280-300 cd/m²-ko distira zentrala du, 200:1 kontraste-erlazioarekin konbinatuta, kanpoko argiztapen baldintza arruntetan irakurgarritasuna bermatuz. Eguzki-argi zuzeneko inguruneetarako, distiraren aurkako tratamendua gehitzea edo atzeko argiaren distira handitzea gomendatzen dugu.

Q5: Zein da moduluaren funtzionamendu-tenperatura-tartea?

A: Funtzionamendu-tenperatura normala -20 °C eta +70 °C artekoa da, eta biltegiratzeko tenperatura -30 °C eta +80 °C artekoa, aplikazio-ingurune gehienen baldintzak bete ditzakeena.

Q6: Zein da atzeko argiaren iraupena?

A: Atzeko argiak 4 LED dituen diseinu paraleloa hartzen du, 30.000 orduko bizitza arrunta duena. Atzeko argiaren funtzionamendu-tentsio tipikoa 3,2 V (80 mA) da.

Zehaztapena

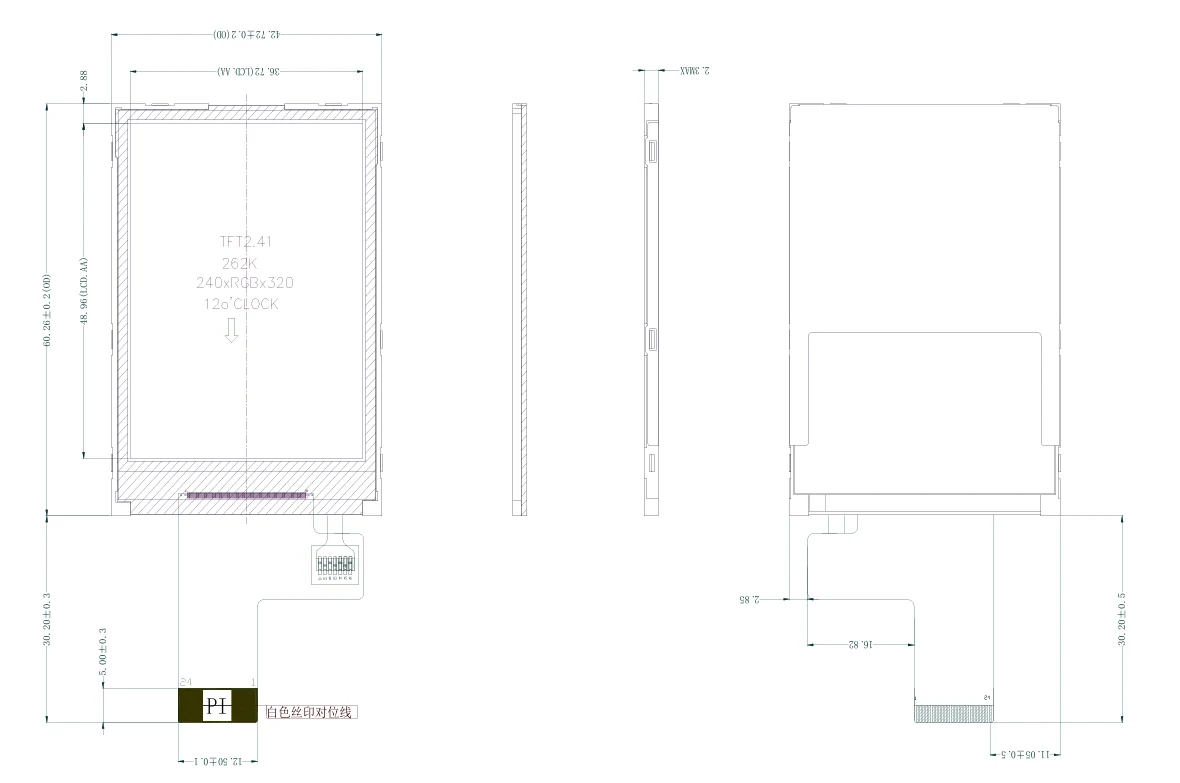

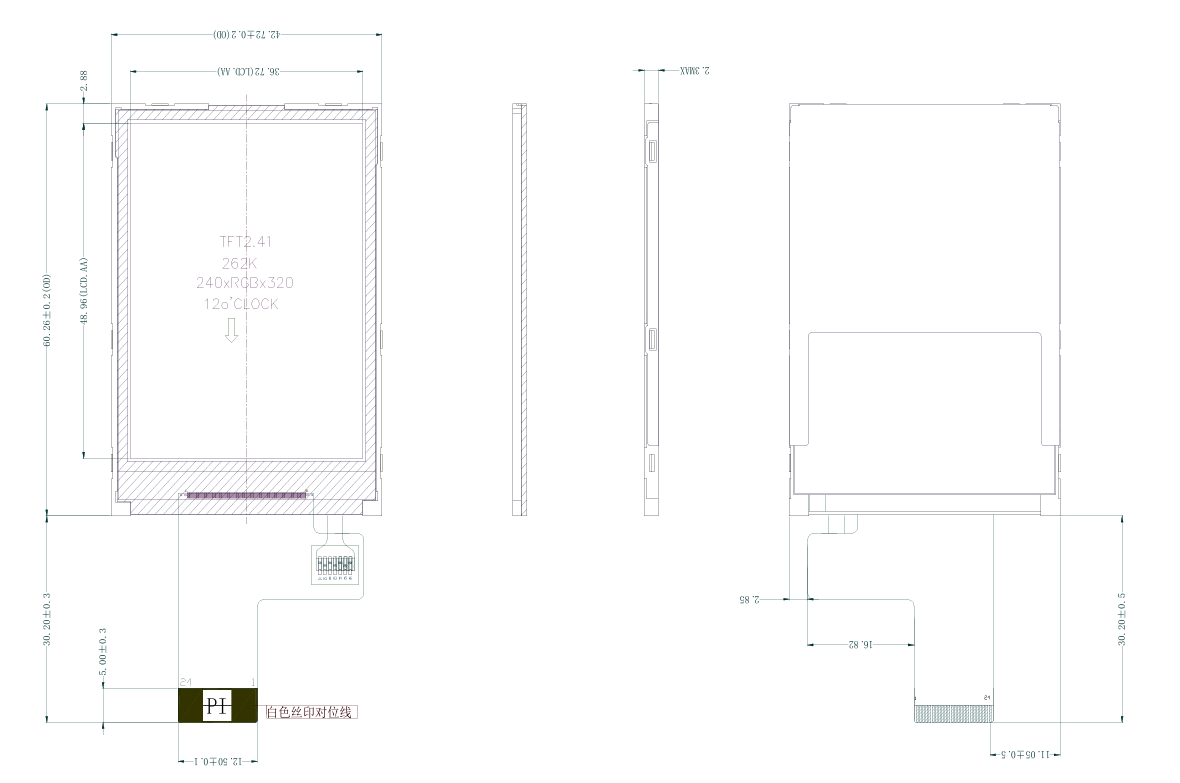

Xehetasunak

Zergatik Aukeratu Gu? — Igo ezazu zure etxetresna elektrikoen errendimendua

Etxetresna elektrikoen beharretarako fidagarritasun eta iraunkortasun paregabeak

Etxetresna elektrikoak irauteko eraikita daude, baita haien osagaiak ere. Gure moduluek 30.000 orduko atzeko argiaren iraupen tipikoa dute, -20 °C ~ +70 °C arteko funtzionamendu-tenperatura-tarte zabala eta % 99,7 + fabrikako errendimendu tasa. ISO9001 ziurtagiria du, etxeko baldintza gogorretan hazten dira (pentsa olio-kea, muturreko tenperatura-aldaketak) eta zure produktuaren kalitate-promesaren atzean geratzen dira.

Merkatuaren lehiakortasuna bultzatzen duten irtenbide errentagarriak

Ez dugu "tamaina bakarra" egiten; zure behar zehatzak betetzen dituzten doitasun-ingeniaritza-pantailak eskaintzen ditugu. Ez dago aurrekontua xahutzen duen gehiegizko zehaztapenik, ez erabiltzaileak etsitzen dituen errendimendu eskasik. Gure soluzioek elkarrekintza ezin hobea eta ikusgarritasun argia orekatzen dituzte zure BOM kostuak murrizten dituzten bitartean, zure produktuei prezio-errendimendu abantaila paregabea emanez.

Plug-and-Play integrazioa merkatura azkarrago iristeko

Saltatu arazketa aspergarria. Gure moduluek interfaze paralelo estandarrak, frogatutako kontrolatzaileak eta hasierako lagin-kode osoa dituzte. Moztu zure I+G denbora-lerroa, bizkortu produktuen garapena eta jarri zure etxetresna elektrikoak dendako apaletan —eta bezeroen esku— lehenago.
